حل كود SC 120 ريكو – عطل مغادرة حساس موضع سكون الإسكانر
⚡ الإجابة بسرعة
كود SC 120 في ريكو معناه: عطل مغادرة حساس نقطة الأصل للماسح الضوئي. أشهر سبب: تلف حساس نقطة أصل الإسكانر HP Sensor أو اتساخه بالحبر.
تعمل إيه دلوقتي: تنظيف حساس نقطة الأصل باستخدام قطعة قماش جافة. أكمل شغل؟ غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.
عندما تشغل ماكينة تصوير ريكو (Ricoh MFP)، أول حركة ميكانيكية ملحوظة تسمعها وتراها هي حركة عربة الإسكانر (Scanner Carriage) أسفل زجاج الأصول وهي تتحرك قليلاً للتأكد من موضع البداية أو ما يُعرف هندسياً بنقطة السكون (Home Position). فإذا حاولت الماكينة تحريك العربة ولكنها لم تتمكن من رصد مغادرتها لنقطة السكون، تتوقف الماكينة فوراً وتظهر شاشة التحذير الحمراء مع كود SC 120.
في هذا المقال الفني الميداني من شركة EgyGroups، سنستعرض بالتفصيل معنى كود SC 120، وأسبابه الميكانيكية والكهربائية الشائعة في مصر، وكيفية فحص حساس الهوم بوزيشن وسير الحركة لتصليح الماكينة بأمان.
🔧 خطوات الحل والتفاصيل الفنية
ما هو كود SC 120 في ماكينات ريكو؟ (Scanner Home Position Error 1)
يُعرّف الكتالوج الهندسي لريكو كود SC 120 بأنه: (Scanner Home Position Sensor Error 1 / عطل فشل رصد مغادرة نقطة السكون). ويحدث هذا الخطأ عندما تُعطي لوحة التحكم الرئيسية (BICU/Controller) أمراً لموتور الإسكانر بالدوران لتحريك العربة بعيداً عن موضع السكون، ولكن حساس نقطة السكون (Scanner HP Sensor) يظل في حالة “تشغيل” (ON) ولا يستشعر خروج قطعة التعتيم (Actuator) من مجرى الحساس خلال عدد خطوات أو نبضات محددة.
بعبارة فنية بسيطة: الماكينة بتشغل موتور الإسكانر، لكن الحساس شايف إن العربة لسه واقفة مكانها وما اتحركتش، فتحسب الماكينة إن في حشر ميكانيكي أو عطل كهربائي وتضرب كود حماية SC 120.
أسباب ظهور كود SC 120 الشائعة في ورش ومكاتب مصر
من واقع الصيانة العملية التي ينفذها فنيو EgyGroups في محافظتي القاهرة والجيزة، تنحصر أسباب هذا العطل في 5 عوامل رئيسية:

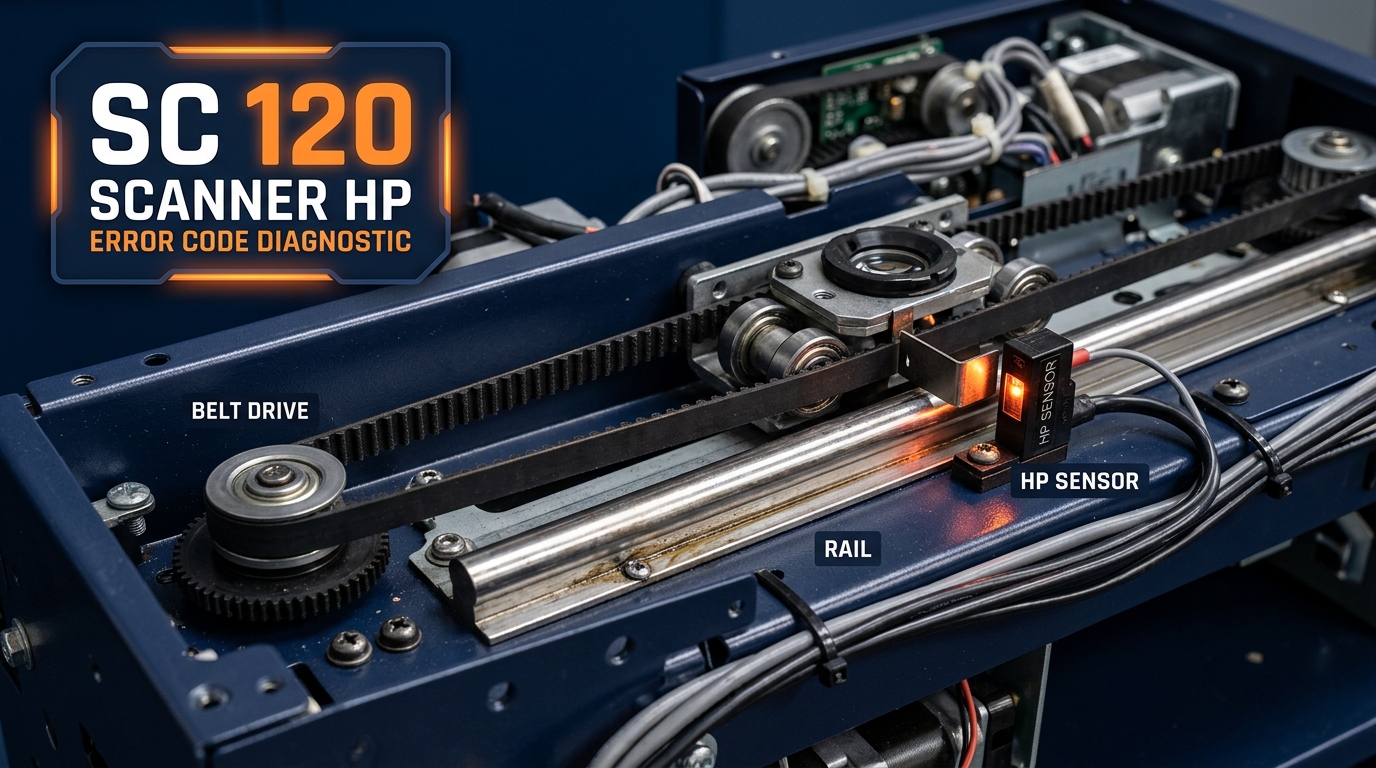

1. اتساخ شديد في حساس نقطة السكون (HP Photo-Interrupter Sensor)
حساس الهوم بوزيشن هو حساس ضوئي على شكل حرف U يعمل بإرسال شعاع أشعة تحت حمراء. تراكم حبيبات التونر والأتربة المصرية داخل فتحة الحساس يقطع الشعاع باستمرار، فيعتقد الكمبيوتر أن العربة ما زالت في نقطة السكون حتى لو تحركت بالفعل!
2. ارتخاء، تآكل أو سقوط سير حركة الإسكانر (Timing Belt)
ينقل سير الحركة المسنن العزم من موتور الإسكانر إلى بكرات وعربة المسح. إذا ارتخى السير أو تآكلت أسنانه المطاطية أو سقط من مجرى البكرة، يدور الموتور في الهواء دون أن تتحرك العربة، فيسجل الحساس عطل SC 120.
3. جفاف شحم قضبان التوجيه (Scanner Guide Rods) وثقل الحركة
تنزلق عربة الإسكانر على قضيبين معدنيين مصقولين. مع مرور الوقت وجفاف مادة التزييت، تتراكم الأتربة وتصبح حركة الجلب ثقيلة جداً أو تعصلج، مما يفوق عزم الموتور ويتسبب في قفل العربة ميكانيكياً.
4. تلف موتور الإسكانر التدريجي (Scanner Stepper Motor)
قد يتلف أحد ملفات الموتور الخطوي (Stepper Motor) أو يتعطل درايفر الموتور على بوردة الإسكانر، مما يمنع الموتور من توليد العزم الكافي لدفع العربة.
5. كسر في سن أو ريشة التعتيم (Sensor Actuator)
يوجد سن بلاستيكي صغير مثبت أسفل العربة يمر داخل الحساس لقطع الإضاءة. إذا تعرض هذا السن للكسر أو الانحناء نتيجة فك خاطئ لزجاج الماكينة، لن يعمل الحساس بصورة سليمة.
جدول التشخيص السريع لكود SC 120
| المشاهدة الميدانية | السبب التقني المباشر | طريقة المعالجة |
|---|---|---|
| العربة تتحرك فعلياً وتخرج من مكانها ولكن يظهر الكود فجأة | حساس HP متسخ جداً أو تالف كهربائياً | تنظيف عدسة الحساس بفرشاة جافة ونفخ الهواء أو تغييره |
| تسمع صوت تكة وتروس أو تكتكة قوية دون حركة للعربة | سير الإسكانر مشدود زيادة أو فالت من الترس، أو عائق ميكانيكي | إعادة تركيب السير وضبط الشدادة والتأكد من خلو المسار |
| لا توجد أي حركة ميكانيكية إطلاقاً ولا صوت للموتور | سوكت موتور الإسكانر مفصول أو تلف درايفر الموتور بوردة BICU | قياس مقاومة ملفات الموتور ومراجعة توصيلات الكابلات |
خطوات عملية لإصلاح كود SC 120 خطوة بخطوة
1. تنظيف حساس نقطة السكون (HP Sensor Cleaning)
- افصل التيار الكهربائي عن الماكينة تماماً.
- فك المسامير الجانبية وارفع لوح زجاج الأصول الكبير بحذر وضعه على سطح مستوٍ ومبطن.
- حدد مكان حساس الهوم بوزيشن (HP Sensor)؛ ستجده مثبتاً في الجانب الأيسر لهيكل الإسكانر كقطعة بلاستيكية سوداء صغيرة على شكل ملقاط (U-shape).
- استخدم بلاور هواء خفيف أو فرشاة رسم ناعمة لتنظيف التجويف الداخلي للحساس من الأتربة وعوادم التونر. لا تضع أي شحم أو زيوت على الحساس مطلقاً!
2. فحص وتزييت قضبان التوجيه (Guide Rod Lubrication)
- حرك عربة الإسكانر بيدك برفق من اليسار إلى اليمين؛ يجب أن تسير بسلاسة ودون مقاومة ملحوظة.
- إذا شعرت بثقل أو خشونة، امسح القضبان المعدنية بقطعة قماش ناعمة لإزالة الشحم القديم الأسود.
- ضع قطرات بسيطة جداً من زيت ماكينات عالي اللزوجة أو مسحة خفيفة من شحم السيليكون المخصص لمسارات البلاستيك وامسح القضيب، ثم حرك العربة يدوياً عدة مرات لتوزيع الزيت.
3. اختبار الحساس من وضع الصيانة (SP Mode Input Check)
يمكنك التأكد من سلامة الحساس دون فك أي أجزاء عن طريق شاشة الصيانة:
- ادخل لوضع الصيانة SP Mode (Clear Modes -> 1 0 7 -> Clear/Stop مطولاً).
- ادخل إلى System SP ثم اختر قائمة SP 5-803 (Input Check).
- ابحث عن كود فحص حساس الإسكانر؛ عند تحريك العربة بيدك يدوياً يجب أن تتغير القيمة على الشاشة بين (0 و 1). إذا ظلت القيمة ثابتة رغم حركة العربة، فالحساس تالف ويجب استبداله فوراً.
أشهر موديلات ريكو الشائعة المعرضة لكود SC 120
- سلسلة الـ MP المكتبية: Ricoh Aficio MP 161, 171, 201, 301 SPF.
- سلسلة العمل المتوسط: Ricoh MP 2000, 2500, 2501, 2851, 3351, 2852, 3352.
- سلسلة السرعات العالية: Ricoh Aficio MP 4000, 5000, 4001, 5001, 4002, 5002.
- سلسلة الشاشات الذكية: Ricoh MP 2554, 3054, 3554, 4054, 5054.
أعطال مرتبطة بكود SC 120
- 🔍 عطل عودة الإسكانر: اقرأ دليل حل كود SC 121 وعطل عودة الإسكانر لنقطة السكون.
- 🔍 لمبة الإسكانر: راجع شرح كود SC 101 ولمبة التعريض.
- 🔍 كابل الفلات وبوردة الإسكانر: طالع حل كود SC 144 وبوردة SBU.
- 📚 الفهرس الشامل: تصفح فهرس وجدول أعطال ريكو الشامل.
الأسئلة الشائعة حول كود SC 120 ريكو (FAQ)
هل تحريك عربة الإسكانر باليد وهي الماكينة شغالة خطر؟
نعم، قد يؤدي تحريك العربة بالقوة أثناء تشغيل الماكينة إلى حرق درايفر الموتور على لوحة التحكم بسبب توليد تيار كهربائي عكسي (Back EMF)، بالإضافة لخطر كسر التروس. تأكد دائماً من فصل الكهرباء قبل لمس العربة.
ما هو سعر حساس الهوم بوزيشن ريكو في مصر؟
يتراوح سعر الحساس الأصلي لماكينات ريكو بين 150 إلى 350 جنيهاً مصرياً حسب الموديل، وهو متوفر بسهولة لدى فروع EgyGroups.
هل يمكن أن يتسبب كابل الفلات في كود SC 120؟
في بعض الموديلات التي يمر فيها خط إشارة الحساس عبر كابل الفلات العريض، نعم؛ إذا حدث انقطاع في الخط المخصص للحساس، يسجل الجهاز SC 120 كأنه عطل في الحساس نفسه.
أسئلة شائعة عن كود SC 120
يعني إيه كود SC 120 في ماكينة ريكو؟
حساس نقطة الأصل (Home Position Sensor) لا يكتشف تحرك عربة الإسكانر ومغادرتها لموقع البداية.
إيه أشهر أسباب كود SC 120؟
تلف حساس نقطة أصل الإسكانر HP Sensor أو اتساخه بالحبر، عطل أو احتراق موتور تحريك عربة الإسكانر، انقطاع أو خروج سير حركة الإسكانر من مساره، عطل في بوردة التحكم الرئيسية BICU.
أقدر أكمل شغل على الماكينة والكود ظاهر؟
غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.
إزاي أحل كود SC 120 خطوة بخطوة؟
تنظيف حساس نقطة الأصل باستخدام قطعة قماش جافة ← فحص شد سير حركة الإسكانر والتأكد من سلامة التروس ← إعادة توصيل سوكت موتور الماسح والحساس ← استبدال حساس HP Sensor أو موتور الحركة.
