حل كود SC 101 ريكو – عطل لمبة التعريض والمسح الضوئي

تعتبر ماكينات تصوير المستندات من شركة ريكو (Ricoh) من أكثر أجهزة النسخ والطباعة اعتمادية في السوق المصري، سواء في المكاتب أو المطابع والشركات. ولكن عند تشغيل الماكينة صباحاً أو أثناء إجراء عملية مسح ضوئي ومسح مستندات (Scanning/Copying)، قد تتفاجأ بظهور رسالة خطأ مزعجة مصحوبة بكود SC 101 مع توقف تام لوظائف التصوير والنسخ، وإضاءة لمبة التنبيه الحمراء في لوحة التحكم.

في هذا الدليل الهندسي الشامل والمبسط من واقع خبرة فريق الصيانة في شركة EgyGroups، سنشرح لك بلغة فنية مصرية دقيقة ما هو كود SC 101 في ماكينة تصوير ريكو، ولماذا يحدث، وكيفية تشخيصه وحله خطوة بخطوة، والفرق بين الأعطال المؤقتة والأعطال التي تستوجب تغيير قطع غيار.

🔧 خطوات الحل والتفاصيل الفنية

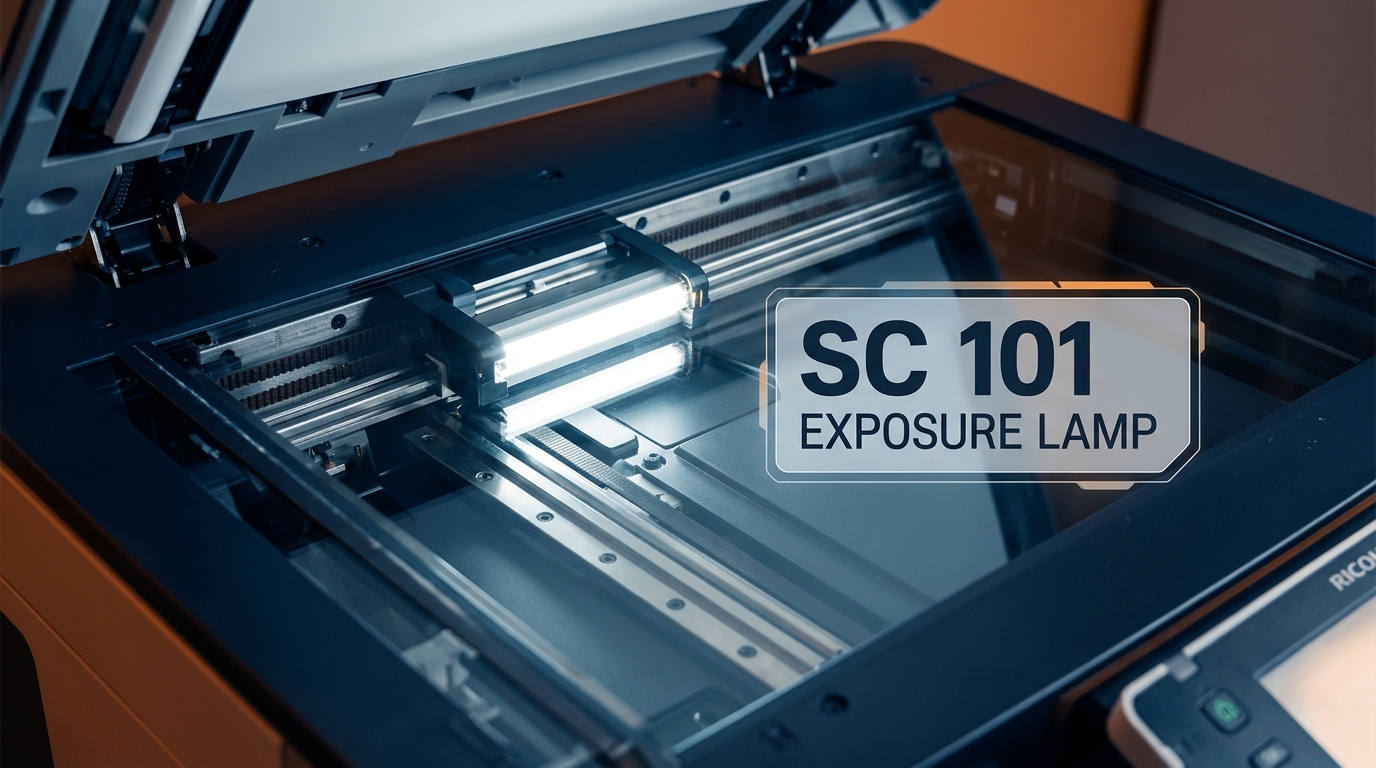

ما هو كود SC 101 في ماكينات ريكو؟ (Exposure Lamp Error)

يرمز كود SC 101 في الكتالوج الفني لشركة ريكو إلى (Exposure Lamp Error / لمبة التعريض لا تعمل أو فشل قراءة مسطرة البياض). وهو يندرج هندسياً تحت فئة أعطال المستوى B (Level B Service Call)، أي أنه عطل مرتبط بوحدة الإسكانر يمنع عمليات النسخ الضوئي ومسح الصور، ولكنه في بعض الموديلات قد يتيح استمرار الطباعة عبر الشبكة إذا تم ضبط الماكينة على ذلك.

لكي تفهم سبب المشكلة، يجب أن تعرف الدورة التي تقوم بها الماكينة أول ما تدوس على زرار الباور (Power On):

1. تتحرك عربة الإسكانر الأولى (First Carriage) نحو الجهة اليسرى أسفل زجاج المسح للوصول إلى مسطرة البياض المرجعية (Standard White Plate).
2. تقوم الماكينة بإشعال لمبة التعريض (Exposure Lamp) – سواء كانت لمبة زينون كلاسيكية أو شريط إضاءة LED في الموديلات الحديثة.
3. يقوم سنسور التصوير (CCD/CIS) وحساس قراءة الإسكانر (SBU) بقراءة مستوى الإضاءة المنعكس من مسطرة البياض لمعايرة مستوى اللون الأبيض التلقائي (White Balance Calibration).
4. إذا لم تشتعل اللمبة، أو كانت إضاءتها خافتة جداً، أو كانت مسطرة البياض متسخة بالأتربة وحبيبات الحبر، أو فشل كارت الإسكانر في استلام إشارة التأكيد خلال مدة محددة، تقوم لوحة التحكم فوراً بإيقاف العملية وإظهار كود SC 101 لحماية النظام.

أسباب ظهور كود SC 101 في ماكينات ريكو

من واقع آلاف الزيارات الميدانية التي يقوم بها مهندسو EgyGroups في القاهرة والجيزة، تنحصر أسباب هذا العطل في النقاط التالية:

جدول تشخيص كود SC 101 وفقاً للأعراض الظاهرة

خطوات عملية لإصلاح كود SC 101 بنفسك

الخطوة 1: فحص وتنظيف مسطرة البياض وزجاج الإسكانر

1. أطفئ الماكينة تماماً وافصل فيشة الكهرباء الرئيسية لتفريغ الشحنات.
2. ارفع غطاء زجاج الأصول أو وحدة الفيدر (ARDF/SPDF).
3. قم بفك مسامير الإطار المعدني أو البلاستيكي المحيط بزجاج الإسكانر الكبير بحرص.
4. اقلب لوح الزجاج؛ ستجد على الجهة السفلية في أقصى اليسار شريطاً أبيض من البلاستيك العاكس عالي النقاء، هذه هي مسطرة البياض المرجعية.
5. استخدم قطعة قطنية أو قماش مايكروفايبر ناعمة ونظيفة مبللة بنسبة خفيفة جداً من كحول أيزوبروبيلي وامسح مسطرة البياض والمرايا الثلاثة برفق شديد لإزالة أي هباب حبر أو شوائب دون تجريح الأسطح العاكسة.

الخطوة 2: فحص وتأمين كابل الفلات المرن (Flat Cable)

1. تتبع كابل الفلات الأبيض العريض الممتد من بوردة SBU بعربة الإسكانر وصولاً إلى جسم الماكينة.
2. تأكد من عدم وجود ثنيات حادة (Kinks) أو علامات احتكاك أدت لتآكل النحاس.
3. انزع سوكت الفلات برفق من مكانه ونظف أطراف التلامس النحاسية بممحاة ناعمة لإزالة طبقة الأكسدة، ثم أعد تركيبه بإحكام وتأكد من قفل السوكت.

الخطوة 3: إعادة تعيين العطل من وضع الصيانة (SP Mode Reset)

في بعض الأحيان يكون سبب الكود تذبذباً عابراً في كهرباء المكان، ولإعادة تشغيل الماكينة يلزم الدخول لوضع الصيانة وعمل إعادة تشغيل:

1. ادخل لوضع الصيانة SP Mode (اضغط الزر الأصفر Clear Modes، ثم اكتب 1 – 0 – 7، ثم اضغط مطولاً على زر Clear/Stop الأحمر).
2. للشاشات التاتش الحديثة: اضغط Reset، ثم 8 0 6 1 8 2 ثم اضغط مطولاً على زر C.
3. ادخل إلى System SP ثم افتح بند SP 4-015 الخاص باختبار وفحص إضاءة لمبة التعريض.
4. أطفئ الماكينة من زر الباور الرئيسي، انتظر 30 ثانية، ثم أعد تشغيلها.

أشهر موديلات ريكو المعرضة لكود SC 101

يتكرر هذا الكود في العديد من موديلات ريكو الشائعة في مصر، ومنها:

• سلسلة المكاتب المتوسطة: Ricoh Aficio MP 161, MP 171, MP 201, MP 301.
• سلسلة العمل الشاق: Ricoh MP 2501, 2851, 3351, 2852, 3352, 4000, 5000, 4002, 5002.
• الموديلات الحديثة: Ricoh MP 2554, 3054, 3554, 4054, 5054, 6054.
• موديلات الألوان: Ricoh MP C2003, C2503, C3003, C3503, C4503, C5503.

أكواد أعطال مرتبطة بكود SC 101 ننصحك بالاطلاع عليها

• 🔍 أعطال حركة الإسكانر: راجع حل كود SC 120 وحساس الهوم بوزيشن للإسكانر.
• 🔍 معايرة مسطرة البياض: طالع دليل كود SC 142 ومستوى اللون الأبيض.
• 🔍 كابل الفلات وبوردة الإسكانر: اقرأ شرح كود SC 144 وبوردة SBU.
• 📚 الفهرس الكامل: تصفح دليل وفهرس أعطال ماكينات تصوير ريكو الشامل.

الأسئلة الشائعة حول كود SC 101 ريكو (FAQ)

هل يمكن استخدام الماكينة كطابعة كمبيوتر عند ظهور SC 101؟

نعم، في موديلات ريكو المزودة بكنترولر طباعة منفصل، يمكنك طباعة الملفات المرسلة من الكمبيوتر عبر الشبكة (Network Print)، لأن عطل SC 101 يعطل وحدة الإسكانر فقط، ما لم تكن الماكينة مقفلة بنظام الحماية العام.

ما هو سعر تغيير لمبة التعريض أو كابل فلات ريكو في مصر؟

تختلف التكلفة بحسب موديل الماكينة؛ فكابلات الفلات تتراوح عادة بين 150 إلى 450 جنيهاً مصرياً، بينما لمبة التعريض أو مسطرة LED الأصلية تتراوح بين 400 إلى 1200 جنيهاً مصرياً شاملة الضمان والاختبار الفني.

هل تنظيف مرايا الإسكانر بالماء أو المنظفات المنزلية آمن؟

احذر تماماً من استخدام منظفات الزجاج التجارية التي تحتوي على الأمونيا أو الماء العادي؛ لأنها تترك طبقة ضبابية وتؤدي لتآكل طبقة الفضة العاكسة على المرايا السطحية (Front-surface mirrors). استخدم فقط كحول أيزوبروبيل نقي وقماش مايكروفايبر جاف.
