حل كود SC 142 ريكو – خطأ معايرة مسطرة البياض بالإسكانر
⚡ الإجابة بسرعة
كود SC 142 في ريكو معناه: خطأ معايرة مستوى البياض في قراءة الإسكانر. أشهر سبب: اتساخ شريط البياض أسفل زجاج الإسكانر.
تعمل إيه دلوقتي: تنظيف شريط البياض المعياري بقطعة قماش ناعمة. أكمل شغل؟ غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.
تُعد عملية معايرة مستوى البياض (White Level Calibration / Auto Shading) من أهم الخطوات التلقائية التي تجريها ماكينة تصوير ريكو في كل مرة يتم تشغيلها أو قبل كل عملية مسح ضوئي ومسح مستند. فإذا وقفت عربة الإسكانر تحت مسطرة البياض المرجعية وأضاءت اللمبة، ولكن شدة الإضاءة المنعكسة لم تكن مطابقة للقيمة النموذجية المبرمجة بالذاكرة، تتوقف الماكينة فوراً وتظهر شاشة الصيانة كود SC 142.
في هذا المقال الهندسي الشامل والمبسط من واقع خبرة ورش الصيانة لشركة EgyGroups، سنتعرف على أسرار كود SC 142، ولماذا يعتبر اتساخ مسطرة البياض والمرايا السبب الأول له في البيئة المصرية، وكيف تتغلب عليه بنفسك بخطوات فنية آمنة.
🔧 خطوات الحل والتفاصيل الفنية
ما هو كود SC 142 في ماكينات ريكو؟ (White Level Error)
يُصنف كود SC 142 في دليل صيانة ريكو كـ: (White Level Correction Error / فشل معايرة وتصحيح مستوى البياض). وهو عطل من المستوى B (Level B SC Code) يمنع عمليات تصوير المستندات والمسح الضوئي ولكنه لا يمنع بالضرورة استقبال أوامر الطباعة من الكمبيوتر في بعض الأجهزة.
لكي تفهم ما يحدث خلف الكواليس:

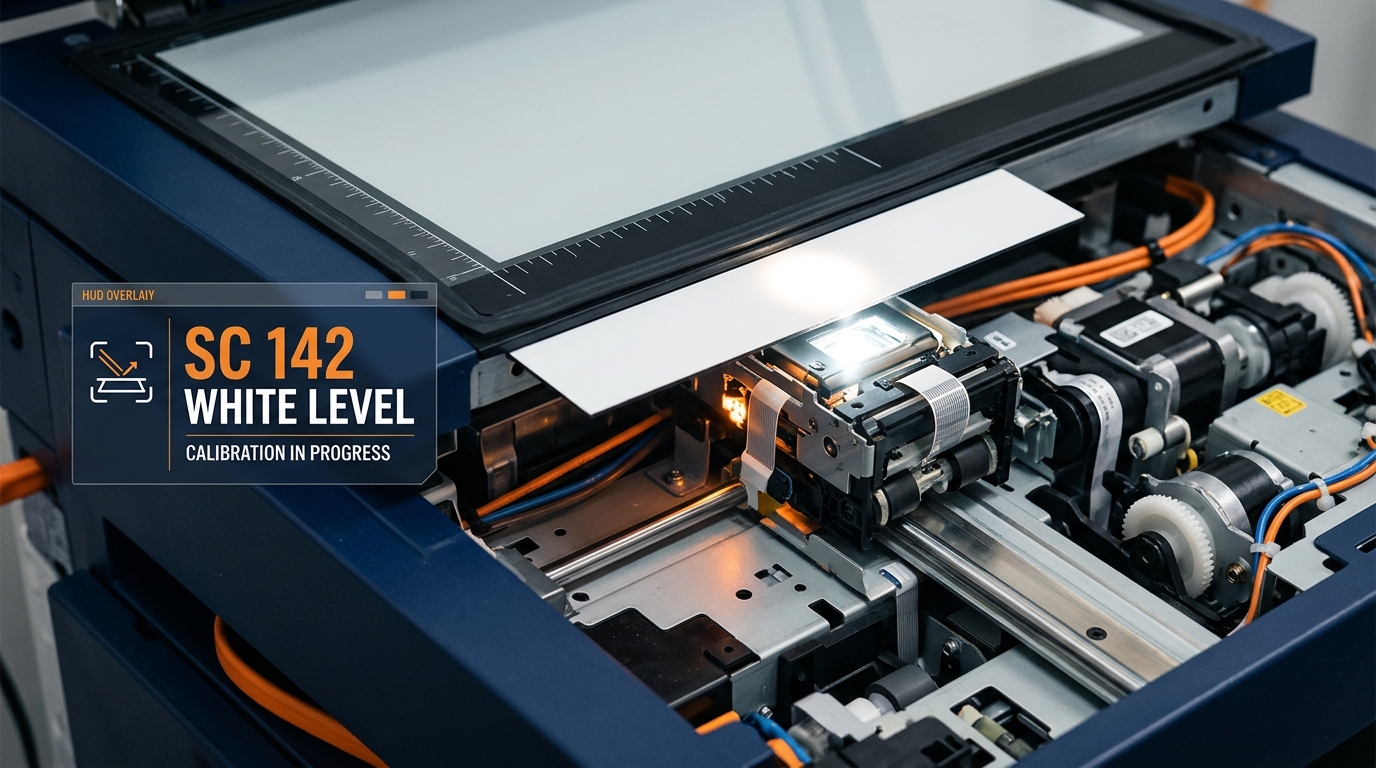

- تتحرك عربة الإسكانر الأولى حتى تقف تماماً أسفل شريط مسطرة البياض (Standard White Plate) المثبت في أقصى يسار زجاج الأصول.
- تشتعل لمبة التعريض (سواء كانت لمبة زينون أو ليد بار LED) بأقصى طاقتها.
- ينعكس الضوء الساقط على المسطرة البيضاء عبر 3 مرايا عاكسة نحو عدسة التركيز وشريحة السنسور (CCD/CIS).
- تقوم بوردة الإسكانر (SBU) بمقارنة شدة الإشارة الكهربائية الناتجة عن البياض بالقيمة المرجعية المخزنة (Peak White Level).
- إذا كانت القراءة المقروءة باهتة، متقطعة، أو مشوهة بسبب غبار أو ضعف اللمبة، فإن النظام يعلم أن أي صورة ستخرج بخلفيات رمادية أو خطوط عريضة، فيوقف الماكينة ويظهر كود SC 142.
أسباب ظهور كود SC 142 في ماكينات ريكو
من واقع الخبرة الميدانية لمهندسي EgyGroups في مكاتب وشركات القاهرة والجيزة، يعود ظهور كود SC 142 إلى 5 أسباب رئيسية:
1. اتساخ شديد في مسطرة البياض المرجعية (Dirty White Plate)
هذا هو السبب الأكثر شيوعاً في مصر! تراكم هباب التونر المتسرب، أو ذرات الغبار، أو وجود بصمات أصابع وبقع دهنية أسفل شريط البياض البلاستيكي يجعل الماكينة تقرأ “رمادياً” بدلاً من “الأبيض الناصع”.
2. اتساخ مرايا الإسكانر الثلاث وعدسة التركيز (Mirrors & Lens Contamination)
يحتوي مسار الإسكانر على 3 مرايا عاكسة دقيقة تنقل الضوء إلى العدسة. تراكم طبقة خفيفة جداً من الضباب أو غبار الورق على سطح المرآة يمتص جزءاً كبيراً من الضوء الساقط فيصل السنسور شعاع خافت غير كافٍ لاجتياز المعايرة.
3. ضعف أو بهتان لمبة التعريض (Degraded Exposure Lamp / LED Bar)
مع استهلاك اللمبة لآلاف الساعات، ينخفض تدفقها الضوئي (Lumen Output) تدريجياً، فلا يعود كافياً لتحقيق ذروة البياض المطلوبة عند لحظة الشيدنج (Auto Shading Peak).
4. تلف أو عدم إحكام كابل الفلات المرن (Flat Flexible Cable – FFC)
فقدان بعض خطوط نقل البيانات التناظرية لكفاءتها نتيجة الثنيات أو الأكسدة يسبب انخفاضاً حاداً في قيمة إشارة الفيديو الواصلة لبوردة BICU الرئيسية.
5. عطل في بوردة قراءة الإسكانر SBU
تلف دائرة كسب الجهد التلقائي (Auto Gain Control Circuit – AGC) على بوردة SBU يمنع ضبط تضخيم الإشارة بالصورة الصحيحة.
جدول تشخيص سريع لكود SC 142
| الملاحظة الميدانية | المسبب التقني المباشر | خطوة العلاج |
|---|---|---|
| اللمبة تضيء طبيعياً وتتحرك العربة تحت المسطرة لكن يظهر SC 142 | مسطرة البياض عليها طبقة أتربة أو المرايا مغبشة | تنظيف مسطرة البياض والمرايا بقطعة مايكروفايبر وكحول أيزوبروبيل |
| إضاءة اللمبة باهتة ولونها يميل للوردي أو خافتة في الأطراف | استهلاك لمبة التعريض أو ضعف كارت الإنفرتر | استبدال لمبة التعريض أو شريط الـ LED بآخر أصلي |
| المرايا نظيفة تماماً واللمبة قوية ويستمر ظهور الكود | سوكت كابل الفلات به أكسدة أو تلف بوردة SBU | إعادة تثبيت كابل الفلات وتنظيف سنونه أو قياس بوردة SBU |
خطوات تنظيف مسطرة البياض وحل كود SC 142 عملياً
الخطوة 1: تنظيف مسطرة البياض وزجاج الأصول بدقة
- أطفئ الماكينة وافصل كابل الكهرباء عن الحائط لحماية المكونات الإلكترونية الحساسة.
- ارفع غطاء الفيدر العلوي وفك مسامير برواز الزجاج الجانبية.
- ارفع لوح زجاج الإسكانر وضعه مقلوباً على قطعة قماش نظيفة.
- ستجد في الزاوية اليسرى شريطاً أبيض من البلاستيك العاكس (مسطرة البياض)؛ امسح هذا الشريط بلطف شديد باستخدام قطعة قماش مايكروفايبر مبللة بنسبة بسيطة من كحول أيزوبروبيلي حتى يصبح أبيض ناصعاً تماماً بدون أي هباب حبر أو شوائب.
- احذر من حك المسطرة بأي جسم حاد أو استخدام مواد كيميائية مذيبة مثل التنر أو الأسيتون لأنها ستتلف طبقة الطلاء العاكسة نهائياً.
الخطوة 2: مسح مرايا الإسكانر الثلاث برفق
- انظر إلى داخل تجويف الإسكانر، ستجد 3 مرايا طولية فضية تعكس الضوء إلى العدسة.
- امسح أسطح المرايا بقطعة مايكروفايبر جافة وناعمة جداً وبحركة طولية خفيفة في اتجاه واحد من طرف المرآة للطرف الآخر لإزالة طبقة الغبار المعتمة.
الخطوة 3: إعادة تشغيل الماكينة واختبار الإسكانر
- أعد تركيب لوح الزجاج والمسامير بدقة وتأكد من محاذاته في مكانه.
- شغل الماكينة وراقب حركة عربة الإسكانر؛ ستلاحظ إضاءة اللمبة وعمل المعايرة بنجاح واختفاء الكود تماماً وعودة شاشة الماكينة لوضع الاستعداد (Ready).
أشهر موديلات ريكو المعرضة لكود SC 142
- سلسلة المكاتب الصغيرة والمتوسطة: Ricoh Aficio MP 161, 171, 201, 301 SPF.
- سلسلة العمل المتوسط: Ricoh MP 2000, 2500, 2501, 2851, 3351, 2852, 3352.
- سلسلة العمل الشاق والمطابع: Ricoh MP 4000, 5000, 4001, 5001, 4002, 5002.
- سلسلة الشاشات الذكية والألوان: Ricoh MP 2554, 3054, 3554, 4054, 5054 وموديلات MP C3003, C3503, C4503.
أكواد أعطال مرتبطة بكود SC 142
- 🔍 لمبة الإسكانر: راجع دليل كود SC 101 ولمبة التعريض.
- 🔍 معايرة مستوى السواد: طالع شرح كود SC 141 ومستوى السواد بالإسكانر.
- 🔍 كابل الفلات وبوردة SBU: اقرأ حل كود SC 144 وبوردة معالجة الإسكانر.
- 📚 الفهرس الكامل: تصفح فهرس وجدول أعطال ريكو الشامل.
الأسئلة الشائعة حول كود SC 142 ريكو (FAQ)
ما هو الفرق الجوهري بين كود SC 141 وكود SC 142؟
كود SC 141 يفحص مستوى الظلام التام عند انطفاء اللمبة (Black Level)، بينما كود SC 142 يفحص أعلى شدة بياض منعكس عند إضاءة اللمبة فوق مسطرة البياض (White Level). وكلاهما يكملان بعضهما في معايرة درجات التباين في الصورة.
هل تنظيف مسطرة البياض يحل المشكلة نهائياً؟
في أكثر من 85% من الحالات الميدانية، تنظيف مسطرة البياض والمرايا الثلاثة يحل المشكلة فوراً دون الحاجة لتغيير أي قطع غيار، شريطة أن تتم عملية التنظيف بحرص وبأقمشة مايكروفايبر غير مخدشة.
هل يؤثر كود SC 142 على جودة الطباعة إذا كانت الماكينة تطبع عبر الشبكة؟
لا، الطباعة القادمة من الكمبيوتر تعتمد على وحدة الليزر والدرام مباشرة ولا تمر بوحدة الإسكانر؛ فإذا كانت الماكينة تطبع فإن جودة الطباعة ستكون ممتازة ولن تتأثر بهذا الكود.
أسئلة شائعة عن كود SC 142
يعني إيه كود SC 142 في ماكينة ريكو؟
قيمة مستوى البياض تجاوزت النطاق المسموح به أثناء الضبط التلقائي لحساسية الإسكانر.
إيه أشهر أسباب كود SC 142؟
اتساخ شريط البياض أسفل زجاج الإسكانر، تراكم الغبار على مرايا الإسكانر، ضعف إضاءة لمبة المسح.
أقدر أكمل شغل على الماكينة والكود ظاهر؟
غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.
إزاي أحل كود SC 142 خطوة بخطوة؟
تنظيف شريط البياض المعياري بقطعة قماش ناعمة ← تنظيف المرايا والعدسة ← فحص لمبة المسح وبوردة SBU.
