حل كود SC 144 ريكو – عطل اتصال كابل فلات وبوردة الإسكانر SBU
⚡ الإجابة بسرعة
كود SC 144 في ريكو معناه: عطل اتصال بوردة معالجة الإسكانر SBU. أشهر سبب: كابل الفلات الواصل بين البوردتين مقطوع أو غير محكم.
تعمل إيه دلوقتي: فحص وتأمين كابلات الفلات المتصلة بالبوردة. أكمل شغل؟ غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.

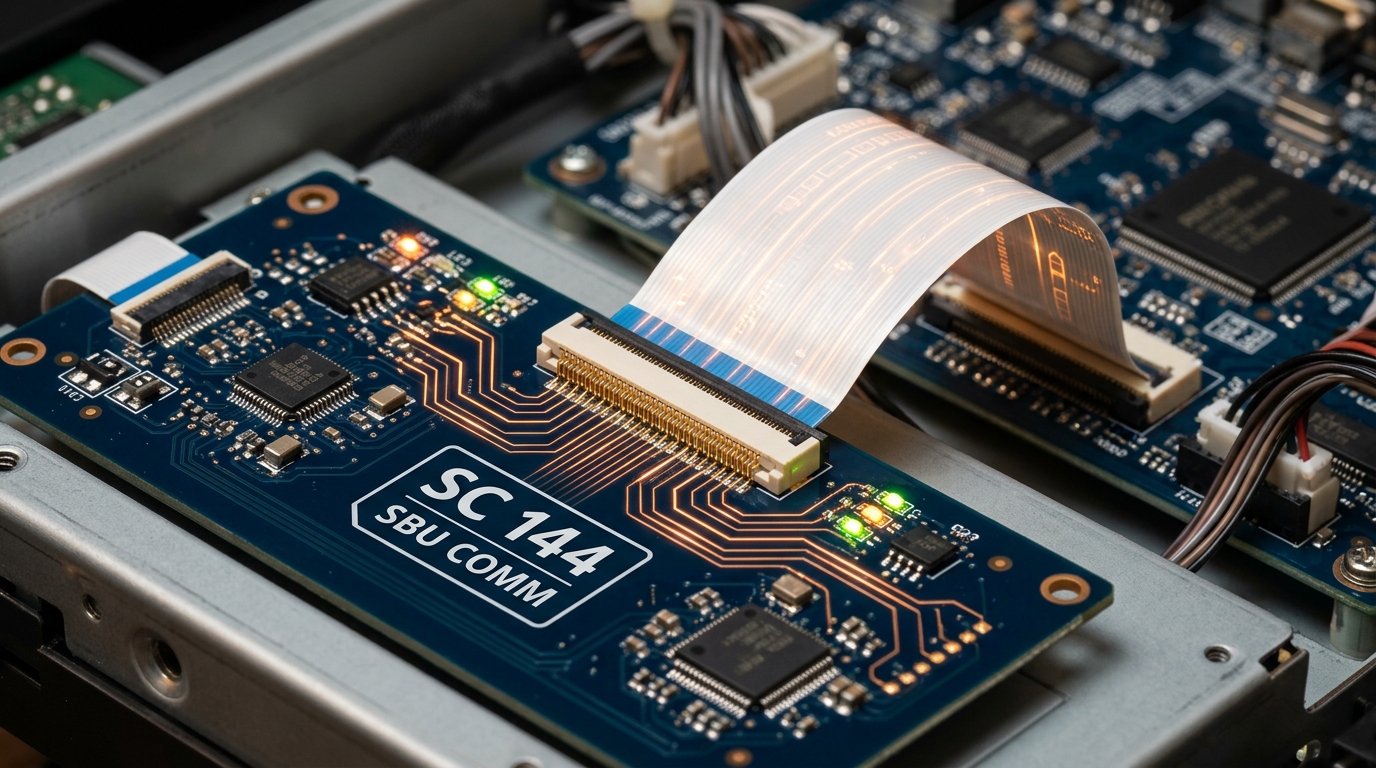

تعتبر حلقة الاتصال الرقمي بين عربة الإسكانر المتحركة والبوردة الرئيسية (Motherboard / BICU / IPU) في ماكينات تصوير ريكو من أدق المسارات الإلكترونية؛ حيث يتم نقل آلاف الإشارات النبضية في الثانية الواحدة عبر كابل الفلات المرن (Flat Flexible Cable). فإذا حدث أي انقطاع في هذه الإشارة أو فشلت الماكينة في قراءة المعالج الرقمي لبوردة الإسكانر عند التشغيل، يتوقف الجهاز فوراً وتظهر شاشة التنبيه كود SC 144.
في هذا المقال الفني الميداني من خبراء شركة EgyGroups، سنشرح لك بلغة مهندسي الصيانة المصرية أسباب كود SC 144، وكيف تفحص كابل الفلات وبوردة SBU لتحديد القطعة التالفة وتصليح العطل بأقل تكلفة ممكنة.
🔧 خطوات الحل والتفاصيل الفنية
ما هو كود SC 144 في ماكينات ريكو؟ (SBU Communication Error)
يُعرف كود SC 144 في الكتالوج الهندسي لريكو بـ: (SBU Communication Error / خطأ اتصال وتواصل بوردة قراءة الإسكانر). وهو عطل من المستوى B (Level B SC Code) يمنع عمليات تصوير المستندات والمسح الضوئي (Copying & Scanning).
عند الضغط على مفتاح الباور الرئيسي في الماكينة، تبدأ البوردة الرئيسية (BICU أو IPU) في تنفيذ اختبار ذاتي فوري (Power-On Self Test – POST):
- ترسل البوردة الرئيسية إشارة استعلام رقمية (Handshake Signal) عبر كابل الفلات للتأكد من هوية بوردة السكنر SBU (Scanner Board Unit) والتأكد من توافق إصدار السوفت وير (Firmware / Gate Array).
- تقوم شريحة المعالجة على بوردة SBU بالرد وتأكيد الاستجابة عبر ناقل البيانات التسلسلي.
- إذا لم تستلم البوردة الرئيسية إشارة الرد خلال مهلة زمنية محددة (بضعة أجزاء من الثانية)، أو استلمت استجابة مشوهة وغير مفهومة بسبب خلل في الكابل أو تلف البوردة، فإن السيستم يقرر فوراً أن وحدة الإسكانر غير متصلة ويطلق كود SC 144.
أسباب ظهور كود SC 144 في ماكينات ريكو
من واقع الخبرة الميدانية لمهندسي EgyGroups في مصر، ينحصر هذا العطل في 4 مسببات رئيسية:
1. اهتزاز أو انزلاق كابل الفلات الأبيض (Loose Flat Cable)
الحركة المستمرة لعربة الإسكانر مع اهتزازات الماكينة قد تؤدي مع الوقت لارتخاء سوكت كابل الفلات في أطراف تثبيته على بوردة SBU أو على بوردة BICU، مما يفقد بعض خطوط التوصيل تلامسها.
2. تآكل أو قطع ميكروسكوبي في خطوط كابل الفلات النحاسية
يتعرض كابل الفلات للثني والانثناء المستمر. بعد مئات آلاف النسخ، تتشقق المسارات النحاسية الرفيعة جداً داخل الكابل الأبيض، مما يقطع خط اتصال البيانات (Data Bus) بشكل متقطع أو دائم.
3. تلف شريحة البوابة أو المعالج على بوردة SBU
تلف المعالج الدقيق أو شريحة الـ Gate Array على بوردة قراءة الإسكانر (SBU) نتيجة تذبذب في التيار الكهربائي 220 فولت أو تفريغ شحنة استاتيكية أثناء صيانة غير معزولة.
4. عطل في مدخل بوردة التحكم الرئيسية (BICU / IPU Board)
في حالات أقل تكراراً، يكون التلف في منفذ استقبال الإشارة على البوردة الرئيسية (BICU)، حيث تتلف المقاومات الشبكية (Resistor Arrays) الخاصة بمنفذ السكنر.
جدول تشخيص كود SC 144 وفقاً للمعاينة الفنية
| المعاينة الميدانية | السبب الأقرب | الإجراء الفني الموصى به |
|---|---|---|
| الكود يظهر فور تشغيل الماكينة مباشرة ولا تضيء اللمبة | كابل الفلات مفصول تماماً من أحد الأطراف أو مقطوع | فحص طرفي الكابل وإعادة تركيبهما بإحكام أو استبدال الكابل |
| الكود يظهر أحياناً أثناء المسح فقط ويختفي عند إعادة التشغيل | قطع جزئي في كابل الفلات يفصل عند ثني الكابل أثناء الحركة | استبدال كابل الفلات المرن فوراً بكابل جديد قبل احتراق البوردة |
| الكابل سليم ومثبت تماماً والسنون نظيفة ويظل الكود ثابتاً | تلف شريحة المعالجة أو فيوز التغذية على بوردة SBU | فحص فيوزات البوردة والجهد 5V و 12V أو تغيير بوردة SBU |
خطوات عملية لإصلاح كود SC 144 خطوة بخطوة
1. فحص وتأمين أطراف كابل الفلات المرن (Flat Cable)
- أطفئ الماكينة وافصل كابل الكهرباء الرئيسي لتجنب حدوث أي قفلة إلكترونية.
- فك الغطاء الخلفي للماكينة وغطاء الإسكانر للوصول إلى طرفي كابل الفلات الأبيض العريض.
- افتح قفل السوكت على بوردة SBU (الطرف المتحرك بالعربة) وافتح قفل السوكت الآخر على بوردة BICU (الطرف الثابت بجسم الماكينة).
- تفحص أطراف الكابل؛ إذا وجدت ثنيات حادة أو شرخاً، فيجب تغيير الكابل فوراً.
- إذا كانت الأطراف سليمة لكن عليها طبقة أكسدة داكنة، امسح السنون النحاسية الزرقاء بممحاة بيضاء برفق شديد لإعادة لمعان النحاس، ثم أعد تركيب الكابل مستقيماً تماماً وأحكم غلق الكلبسات.
2. فحص جهد التغذية وفيوزات بوردة SBU
- تأكد من وصول جهد 5 فولت مستمر وجهد 12 فولت من كارت الباور إلى بوردة الإسكانر.
- تحتوي بوردة SBU على فيوز سطحي صغير (SMD Fuse) لحماية الدوائر؛ باستخدام جهاز الآفوميتر (Multimeter) على وضع الجرس/الاستمرارية، قس الفيوز للتأكد من عدم احتراقه.
3. تحديث أو إعادة برمجة الفيرموير (Firmware Check)
في حالات نادرة عند استبدال بوردة SBU أو بوردة BICU بقطعة من ماكينة أخرى، قد يظهر كود SC 144 بسبب عدم توافق إصدار السوفت وير الداخلي، ويستلزم الأمر إعادة تحديث سوفت وير الماكينة (System/Scanner Firmware Update) بواسطة فلاش ميموري SD Card.
أشهر موديلات ريكو المعرضة لكود SC 144
- سلسلة المكاتب الصغيرة: Ricoh Aficio MP 161, 171, 201, 301 SPF.
- سلسلة السرعات المتوسطة: Ricoh MP 2000, 2500, 2501, 2851, 3351, 2852, 3352.
- سلسلة العمل الشاق: Ricoh MP 4000, 5000, 4001, 5001, 4002, 5002.
- سلسلة الموديلات الحديثة: Ricoh MP 2554, 3054, 3554, 4054, 5054 وموديلات الألوان MP C3003, C3503, C4503.
أكواد أعطال مرتبطة بكود SC 144
- 🔍 معايرة مسطرة البياض: راجع دليل كود SC 142 ومسطرة البياض.
- 🔍 معايرة مستوى السواد: طالع شرح كود SC 141 ومستوى السواد بالإسكانر.
- 🔍 بوردة معالجة الصور: اقرأ حل كود SC 161 وبوردة IPU.
- 📚 الفهرس الشامل: تصفح فهرس وجدول أعطال ريكو الشامل.
الأسئلة الشائعة حول كود SC 144 ريكو (FAQ)
ما هي نسبة حل عطل SC 144 عن طريق تغيير كابل الفلات فقط؟
في حوالي 75% من الحالات الميدانية التي باشرها فريق EgyGroups، كان تغيير كابل الفلات المرن كافياً لحل المشكلة تماماً دون الحاجة لتغيير بوردة SBU باهظة الثمن.
هل كابل فلات ريكو يباع بالمتر أم بموديل الماكينة؟
كابل الفلات يأتي بمواصفات دقيقة جداً من حيث عدد السنون (Pins) والمسافة بينها (Pitch) والطول المخصص لكل موديل؛ لذا يجب دائماً استخدام الكابل الأصلي المطابق لموديل ماكينتك لتجنب حدوث قفلة كهربائية.
هل يمكن الطباعة من الكمبيوتر عند ظهور SC 144؟
نعم، في موديلات كثيرة من ريكو، تظل وظيفة الطباعة الشبكية والفاكس تعمل إذا تم عزل كود الإسكانر أو الاستمرار في وضع الطباعة فقط.
أسئلة شائعة عن كود SC 144
يعني إيه كود SC 144 في ماكينة ريكو؟
فشل الاتصال اللحظي بين بوردة معالجة الصور IPU وبوردة الإسكانر SBU.
إيه أشهر أسباب كود SC 144؟
كابل الفلات الواصل بين البوردتين مقطوع أو غير محكم، تلف بوردة SBU أو بوردة IPU.
أقدر أكمل شغل على الماكينة والكود ظاهر؟
غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.
إزاي أحل كود SC 144 خطوة بخطوة؟
فحص وتأمين كابلات الفلات المتصلة بالبوردة ← استبدال كابل الفلات في حال وجود انثناءات تالفة ← تغيير بوردة SBU.
