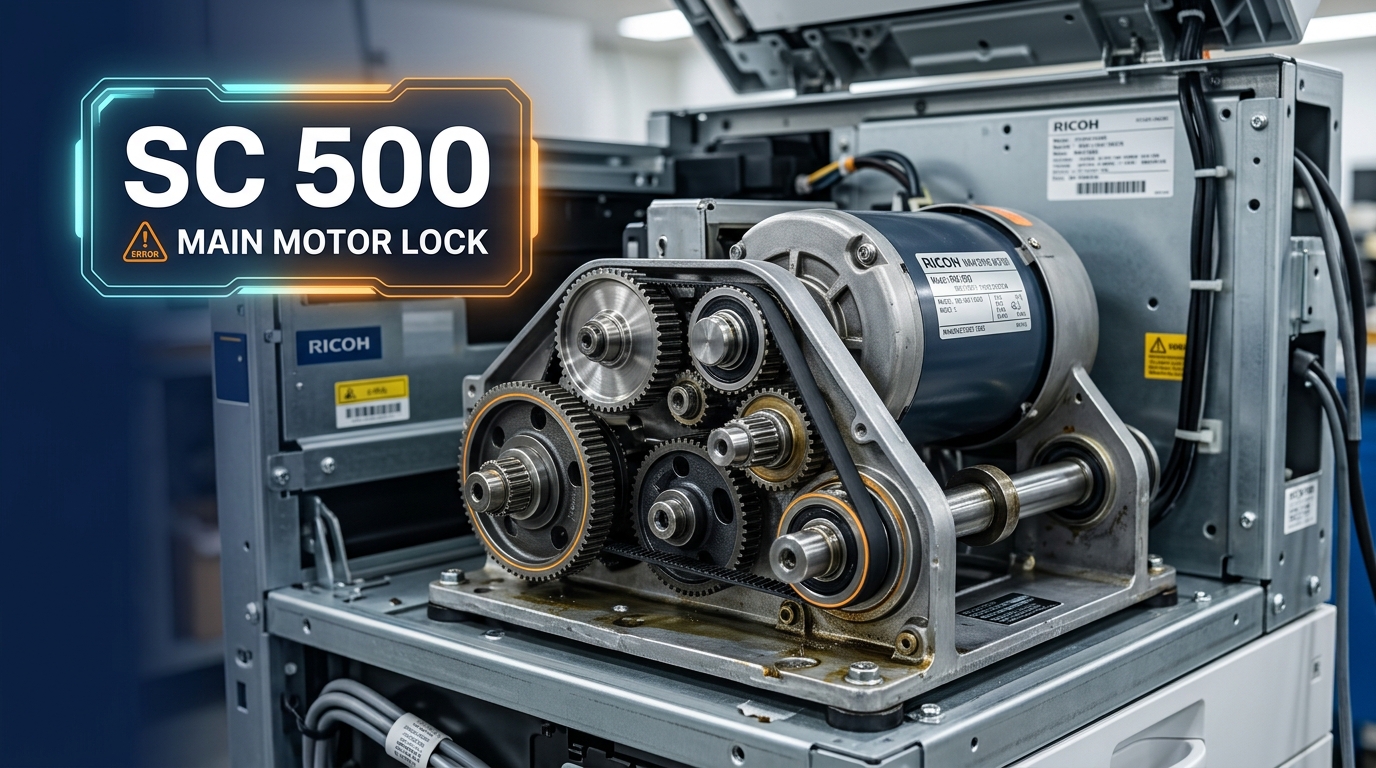

حل كود SC 500 ريكو – قفشة الموتور الرئيسي Main Motor Lock

تعتبر ماكينات تصوير المستندات من ريكو (Ricoh) بمثابة “وحوش عمل شاق” داخل الشركات والمكاتب والمطابع في مصر، بفضل بنيتها الميكانيكية القوية. ولكن قلب الحركة الميكانيكية بالكامل يعتمد على محرك أساسي ضخم يُعرف بـ الموتور الرئيسي (Main Motor)؛ وهو المسؤول عن تدوير منظومة التروس المعقدة (Gear Train) التي تُحرك الدرام، وتانك الديفيلوبر، ومجموعة رول السخان، وبكرات سحب ونقل الورق في تزامن متناهي الدقة. فعندما تضغط على زر التصوير وتسمع صوت زنّة أو “تكة” قوية دون دوران الماكينة، ثم تظهر شاشة التنبيه كود SC 500، فإن ذلك يعني وجود حالة “قفشة ميكانيكية” أو تعثر في دوران الموتور الرئيسي.

بصفتي مهندس صيانة في شركة ايجي جروب لمهمات المكاتب (EgyGroups)، أشارككم في هذا الدليل الفني العملي والمبسط من واقع الميدان المصري أسباب كود SC 500، وكيف تفرق بين العطل الميكانيكي والعطل الكهربائي، وخطوات الإصلاح الآمنة خطوة بخطوة.

🔧 خطوات الحل والتفاصيل الفنية

ما هو كود SC 500 في ماكينات ريكو؟ (Main Motor Lock Error)

يُعرف كود SC 500 في الكتالوج الهندسي لشركة ريكو بـ: (Main Motor Lock Error / عطل قفل أو تعثر دوران الموتور الرئيسي). وهو يندرج ضمن أعطال المستوى B (Level B SC Code)؛ أي أنه يوقف وظائف النسخ والطباعة فوراً لحماية ملفات الموتور والتروس البلاستيكية من الاحتراق أو الكسر.

كيف تكتشف الماكينة هذا العطل؟

1. عند إرسال أمر الطباعة، تُصدر بوردة التحكم إشارة تشغيل الموتور (Main Motor ON).
2. يبدأ الموتور في الدوران، وتقوم دائرة الاستشعار الداخلية بمراقبة إشارة القفل والاستقرار (Lock Signal).
3. في الحالة الطبيعية، تصبح إشارة القفل في مستوى تشغيل منخفض (Low) لتأكيد أن الموتور يدور بالسرعة المقننة.
4. إذا واجه الموتور حملاً ثقيلاً جداً من التروس منعه من الدوران، أو ظل في حالة إجهاد لأكثر من 500 إلى 800 مللي ثانية، فإن الماكينة تدرك أن الموتور “قافش”، وتفصل التغذية الكهربائية فوراً وتُظهر كود SC 500.

أهم أسباب ظهور كود SC 500 في البيئة المصرية

من واقع مئات الأعطال التي باشرها فريق الصيانة بشركة ايجي جروب في القاهرة والجيزة، ينحصر سبب كود SC 500 في 5 نقاط جوهرية:

جدول التشخيص السريع لكود SC 500

خطوات عملية لفحص وإصلاح كود SC 500 بنفسك

الخطوة 1: عزل واختبار الوحدات الميكانيكية يدوياً (Isolation Test)

هذه هي الخطوة المهمة التي نطبقها في شركة ايجي جروب لتحديد موضع القفشة الميكانيكية بدقة في دقيقتين:

1. أطفئ الماكينة وافصل كابل الكهرباء الرئيسي.
2. افتح الباب الجانبي الأيمن واسحب وحدة السخان (Fuser Unit) للخارج بحذر؛ حاول تدوير ترس السخان بيدك:
   • إذا كان يدور بسلاسة، فالسخان سليم.
   • إذا كان “قافش” ولا يتحرك بيدك، فالخلل في رولات السخان أو جلبه ويلزم فكه وصيانته.
3. اسحب مجموعة الدرام والتانك (PCU Unit) وحاول تدوير الترس الخلفي للدرام بيدك برفق:
   • يجب أن يدور بسلاسة مع مقاومة خفيفة مقبولة.
   • إذا كان الترس متحجراً، فالخلل ناتج عن عادم التونر أو قفشة شفرة الدرام.

الخطوة 2: اختبار دوران الموتور من وضع الصيانة (SP Mode Output Check)

يمكنك تشغيل الموتور الرئيسي منفرداً بدون تحميل بقية الوحدات للتحقق من سلامته الكهربائية:

1. ادخل لوضع الصيانة SP Mode (الزر الأصفر 1 – 0 – 7 ثم Clear الأحمر مطولاً).
2. ادخل إلى System SP ثم افتح قائمة فحص المخرجات: SP 5-804 (Output Check).
3. ابحث عن بند اختبار الموتور الرئيسي: SP 5804-001 (Main Motor).
4. اضغط على ON؛ إذا دار الموتور بصوت ناعم، فالموتور واللوحة سليمين 100%، والسبب كان قفشة ميكانيكية بالوحدات الخارجية.
5. إذا لم يدر أو أصدر صفيراً متقطعاً، فيجب قياس الفولت الواصل وتغيير الموتور.

أشهر موديلات ريكو المعرضة لكود SC 500

• سلسلة المكاتب المتوسطة: Ricoh Aficio MP 161, 171, 201, 301 SPF.
• سلسلة العمل المتوسط: Ricoh MP 2000, 2500, 2501, 2851, 3351, 2852, 3352.
• سلسلة السرعات العالية: Ricoh Aficio MP 4000, 5000, 4001, 5001, 4002, 5002.
• سلسلة الجيل الحديث والشاشات الذكية: Ricoh MP 2554, 3054, 3554, 4054, 5054 وسلسلة MP 6054.

أكواد أعطال ميكانيكية مرتبطة بكود SC 500

• 🔍 عطل شحن الدرام: راجع دليل كود SC 300 ومجموعة الدرام.
• 🔍 عطل السخان والفرن: طالع حل كود SC 541 للسخان و كود SC 569 وموتور ضغط السخان.
• 🔍 عطل موتور الحصيرة: اقرأ حل كود SC 440 وموتور الترانسفير بلت.
• 📚 الفهرس الكامل: تصفح فهرس وجدول أعطال ريكو الشامل.

الأسئلة الشائعة حول كود SC 500 ريكو (FAQ)

هل كود SC 500 يتطلب كود تصفير برمجي خاص؟

في الغالب لا؛ بمجرد فك القفشة الميكانيكية وتدوير التروس وإعادة تركيب الوحدات وتشغيل الماكينة من مفتاح الباور، يختفي الكود تلقائياً وتعمل الماكينة بنجاح.

ما هو سعر الموتور الرئيسي لماكينات ريكو في مصر؟

يتراوح سعر الموتور الرئيسي الأصلي استيراد الخارج بين 500 إلى 1300 جنيهاً مصرياً حسب موديل الماكينة وسرعتها، مع توفير الضمان المعتمد من EgyGroups.

هل يؤدي تراكم الحبر غير الأصلي إلى ظهور SC 500؟

نعم وبشدة! الأحبار الرديئة وغير الأصلية تتسبب في “تفوير” الحبر وتكتله داخل حوض الديفيلوبر ومسارات العادم، مما يقفل حركة التروس ويتسبب في ظهور كود SC 500 فوراً.
