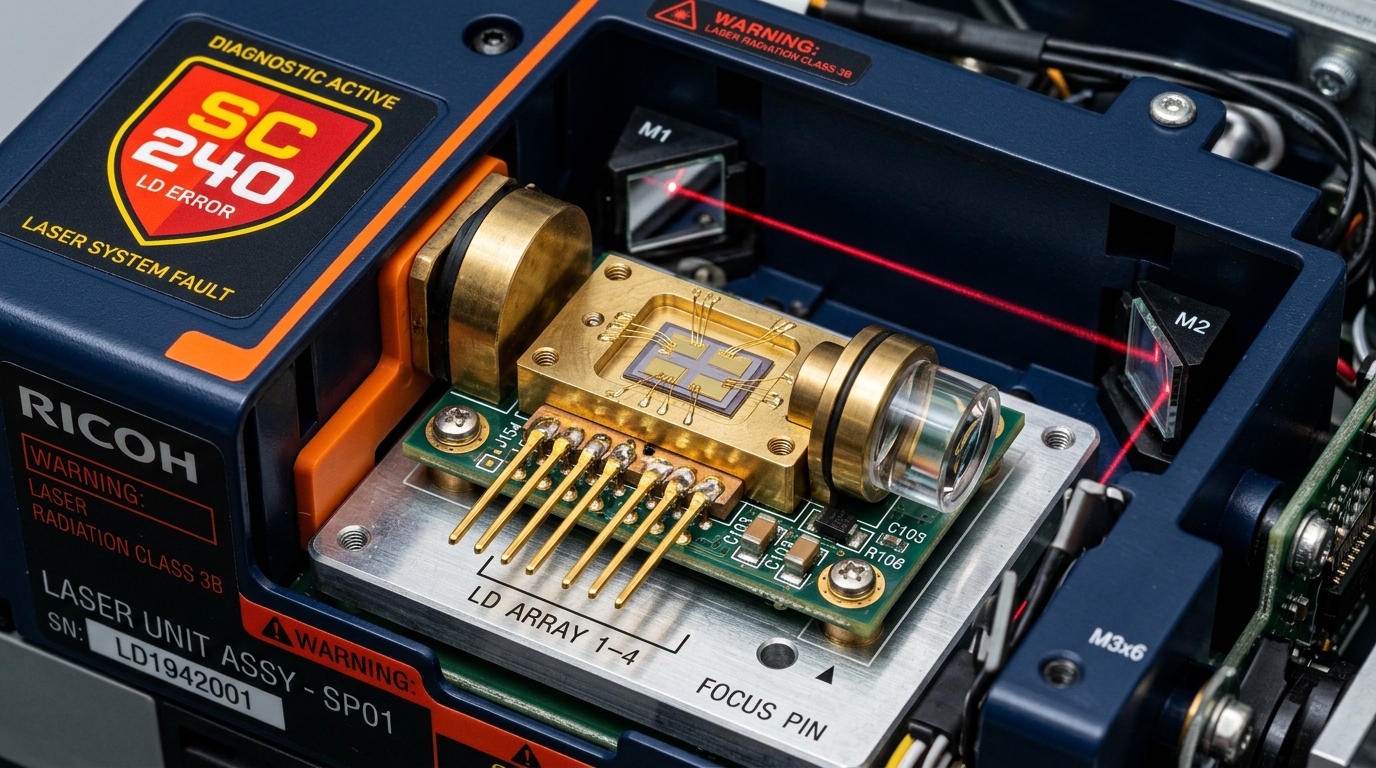

حل كود SC 240 ريكو – عطل ديود إشعاع الليزر LD

يعتبر صمام أو ديود الليزر LD (Laser Diode) هو منبع الضوء الليزري الحقيقي داخل ماكينة تصوير ريكو؛ فهو الذي يُطلق الحزم الضوئية الدقيقة بطول موجي مخصص لتفريغ الشحنات الكهروستاتيكية من على سطح درام الطباعة (OPC Drum). ولضمان عدم بهتان الطباعة أو احتراق الدايود، تراقب الدوائر الإلكترونية شدة التيار وقوة انبعاث الليزر في كل ميكروثانية. فإذا انهار الدايود أو زاد استهلاكه للتيار عن الحد المأمون، تتوقف الماكينة في الحال وتطلق كود الخطأ SC 240.

في هذا الدليل الهندسي العملي المقدم من فريق الصيانة لشركة EgyGroups، سنتعرف على أسرار كود SC 240، ولماذا يُعدّ من الأعطال الحساسة في وحدة كتابة الليزر، والخطوات السليمة لفحصه وتغييره دون إتلاف الماكينة.

🔧 خطوات الحل والتفاصيل الفنية

ما هو كود SC 240 في ماكينات ريكو؟ (LD Error)

يُصنف كود SC 240 في الدليل الهندسي لشركة ريكو كـ: (LD Error / عطل دائرة التحكم في ديود الليزر). وهو عطل حرج من المستوى A أو B، حيث يتوقف الجهاز تماماً عن إخراج أي نسخ أو مطبوعات لأن منبع الضوء الليزري غير قادر على العمل بصورة آمنة.

كيف يعمل نظام التحكم التلقائي في قدرة الليزر (APC – Auto Power Control)؟

1. يحتوي دايود الليزر على دايود ضوئي مدمج (Monitor Photodiode – PD) يقوم بقياس شدة الإشعاع الفعلي الصادر من الليزر لحظة بلحظة.
2. تقوم دائرة الـ APC على بوردة الليزر بضبط تيار التشغيل لضمان ثبات شدة الإضاءة وحماية الدايود من الاحتراق.
3. عند إقلاع الماكينة، تقوم الدائرة بفحص تيار الدايود؛ فإذا اكتشفت أن الدايود لا يُصدر أي ضوء بالرغم من تطبيق أقصى تيار ممكن (Open Circuit / Dead Laser)، أو أن تيار التشغيل تجاوز الحد الأقصى الآمن (Overcurrent / Short Circuit)، فإنها تفصل التغذية وتطلق كود SC 240 فوراً لمنع حرق بوردة الليزر.

أسباب ظهور كود SC 240 في ماكينات ريكو

تنحصر أسباب هذا العطل الحساس في 5 مسببات رئيسية:

جدول تشخيص كود SC 240 الميداني

خطوات عملية لإصلاح كود SC 240

1. فحص سويتشات أمان الباب الأمامي (Interlock Switches)

1. أطفئ الماكينة وافتح الباب الأمامي لمتابعة ألسنة الأمان البلاستيكية المثبتة في ضلفة الباب.
2. تأكد من عدم كسر أي سن، وتأكد من دخول اللسان داخل فتحة السويتش في الشاسيه تماماً عند غلق الباب.
3. قس استمرارية السويتش بجهاز الملتيميتر للتأكد من توصيل تيار 24V عند الغلق.

2. فحص وتأمين كابلات بوردة الليزر LD

1. فك الغطاء الأمامي والمعدني الداخلي للوصول لصندوق وحدة الليزر.
2. افصل سوكت بوردة الليزر LD برفق، وتأكد من نظافة السنون وعدم وجود أكسدة، ثم أعد تركيبه بإحكام.

3. استبدال بوردة ديود الليزر (LD Board Unit Replacement)

إذا كانت سويتشات الأمان والكابلات سليمة وظل كود SC 240 يظهر فور تشغيل الماكينة، فإن الدايود أو شريحة APC تكون قد تلفت بالفعل:

1. يجب استبدال موديول الليزر LD المخصص لموديل ماكينتك بقطعة أصلية معتمدة.
2. تحذير هام: لا تحاول فك عدسات التركيز الميكروسكوبية الخاصة بالدايود أو تدوير مقاومات الضبط المتغيرة (Potentiometers) يدوياً، لأن ذلك يدمر معايرة بؤرة الليزر ويجعل الصورة غير واضحة نهائياً.

أشهر موديلات ريكو المعرضة لكود SC 240

• سلسلة ماكينات المكاتب: Ricoh Aficio MP 161, 171, 201, 301 SPF.
• سلسلة السرعات المتوسطة: Ricoh MP 2000, 2500, 2501, 2851, 3351, 2852, 3352.
• سلسلة العمل الشاق: Ricoh MP 4000, 5000, 4001, 5001, 4002, 5002.
• سلسلة الجيل الحديث والشاشات الذكية: Ricoh MP 2554, 3054, 3554, 4054, 5054.

أكواد أعطال الليزر المرتبطة بكود SC 240

• 🔍 موتور مرايا البوليجون: اقرأ دليل حل كود SC 202 وموتور البوليجون.
• 🔍 إشارة بوابة الليزر: طالع دليل كود SC 230 وإشارة FGATE.
• 🔍 تزامن ومزامنة الليزر: راجع شرح كود SC 320 وموتور الليزر و كود SC 322 وتزامن الليزر.
• 📚 الفهرس الشامل: تصفح فهرس وجدول أعطال ريكو الشامل.

الأسئلة الشائعة حول كود SC 240 ريكو (FAQ)

هل يمكن تغيير ديود الليزر منفرداً أم وحدة الليزر كاملة؟

في معظم الموديلات، يأتي ديود الليزر مثبتاً بدقة بالغة على بوردة LD صغيرة تباع كقطعة واحدة، ويتم استبدال هذا الكارت منفرداً دون الحاجة لتغيير صندوق الليزر كاملاً، مما يوفر تكلفة الصيانة بنسبة كبيرة.

ما هو سعر بوردة ديود الليزر LD ريكو في مصر؟

يتراوح سعر بوردة LD استيراد أصلي بين 400 إلى 1100 جنيهاً مصرياً حسب موديل الماكينة وسرعتها، مع توفير الضمان والتركيب المعتمد من EgyGroups.

هل يؤثر غبار التونر على ديود الليزر؟

نعم، تراكم بودرة التونر والأتربة على واجهة عدسة الدايود يخفض نفاذية الضوء الليزري فيجبر دائرة APC على رفع التيار لحين انهيار الدايود وظهور SC 240؛ لذلك ينصح دائماً بعمل صيانة دورية وتنظيف ممرات الليزر كل 6 أشهر.
