حل كود SC 202 ريكو – عطل موتور مرايا الليزر البوليجون

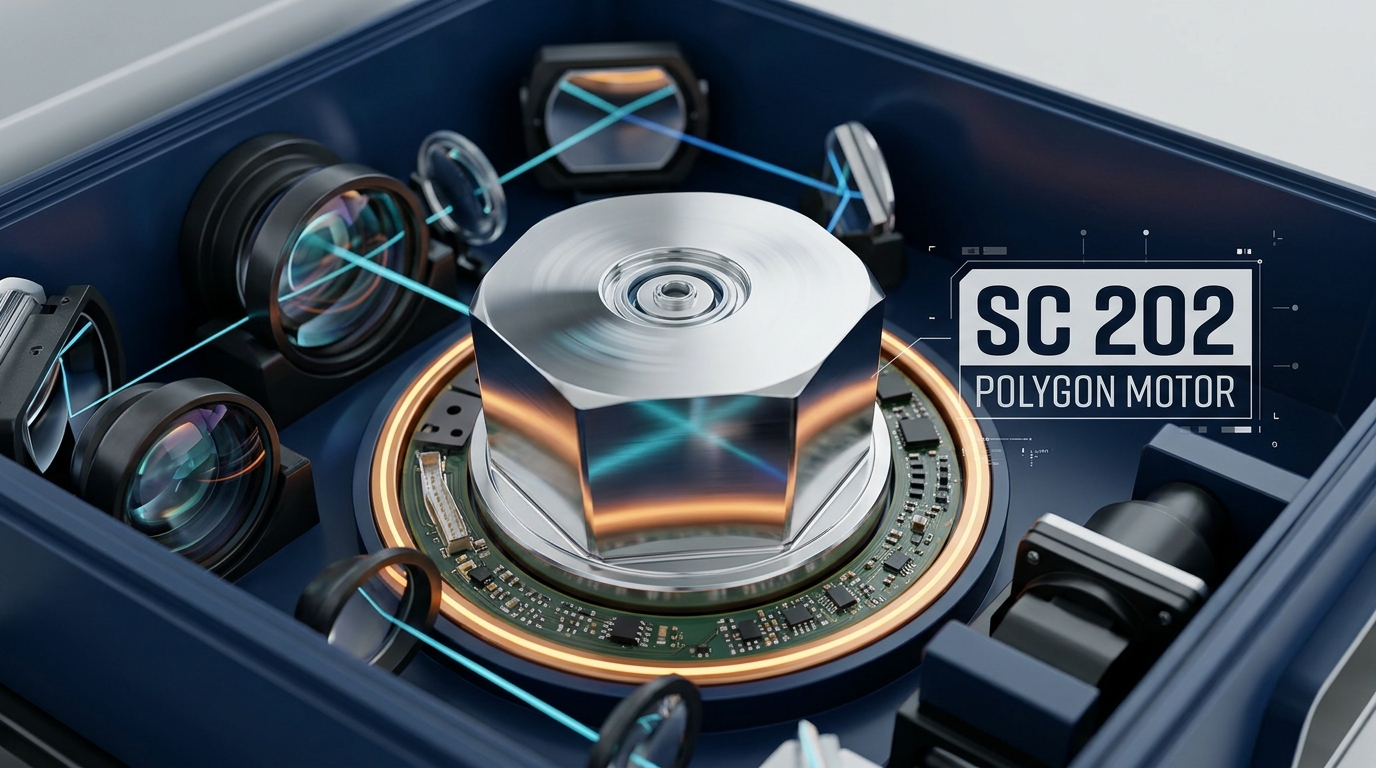

تعتبر وحدة كتابة الليزر (Laser Optical Unit) هي القلب البصري الدقيق الذي يرسم تفاصيل كل صفحة على درام ماكينة تصوير ريكو. وفي مركز هذه الوحدة يدور موتور مرايا البوليجون (Polygon Mirror Motor) بسرعات خيالية تصل إلى أكثر من 20,000 إلى 40,000 دورة في الدقيقة (RPM) ليعكس شعاع الليزر على عرض ورقة الطباعة سطراً بسطر. فإذا عجز هذا الموتور فائق السرعة عن الوصول لسرعة دورانه المقننة أو فقد إشارة القفل والتزامن (Lock Signal)، تتوقف الماكينة فوراً ويظهر كود SC 202.

في هذا الدليل الهندسي العملي من واقع خبرة ورش الصيانة لشركة EgyGroups، سنشرح لك بلغة فنيي الصيانة المصرية أسباب صوت الصفارة الشبيه بالطائرة النفاثة الذي يسبق ظهور كود SC 202، وكيفية صيانة وتغيير موتور البوليجون بأمان تام.

🔧 خطوات الحل والتفاصيل الفنية

ما هو كود SC 202 في ماكينات ريكو؟ (Polygon Motor Error)

يُعرف كود SC 202 في دليل صيانة ريكو بـ: (Polygon Mirror Motor Error / عطل فشل تزامن ودوران موتور مرايا الليزر). وهو عطل من المستوى A أو B (Level A/B SC Code)؛ أي أنه يوقف وظائف الطباعة والتصوير بالكامل لأن الماكينة لا يمكنها رسم أي حرف على الدرام بدون استقرار دوران الليزر.

كيف تبدأ دورة عمل موتور البوليجون؟

1. عند إرسال أمر طباعة أو بدء تشغيل الماكينة، يرسل الكنترولر إشارة تشغيل الموتور (Polygon Motor ON).
2. يبدأ موتور البوليجون السداسي (أو ثماني الأوجه) في التسارع التدريجي من الصفر وصولاً إلى سرعته المستقرة الفائقة.
3. يقوم سنسور هول المغناطيسي أو الدائرة المدمجة بالموتور بإرسال نبضات ترصد سرعة الدوران؛ وعند وصوله للسرعة الدقيقة تماماً تصدر إشارة القفل (XSCRDY / Lock Signal = Low).
4. إذا مرت المهلة الزمنية المحددة برمجياً (حوالي 10 إلى 20 ثانية) ولم تستلم اللوحة إشارة القفل، أو استلمتها ثم انقطعت أثناء الطباعة، فإن لوحة التحكم تقطع التيار فوراً وتعلن كود SC 202 لمنع حرق ملفات الموتور أو تشويه الصور.

أسباب ظهور كود SC 202 في ماكينات ريكو

تنحصر أسباب هذا العطل في 5 عوامل شائعة في بيئة العمل المصرية:

جدول تشخيص كود SC 202 الميداني

خطوات عملية لإصلاح كود SC 202

1. فحص وتأمين كابلات وحدة الليزر

1. أطفئ الماكينة وافصل كابل الكهرباء الرئيسي.
2. فك الغطاء الأمامي والغطاء المعدني الداخلي للوصول إلى علبة وحدة الليزر (Laser Unit).
3. تأكد من ثبات سوكت كابل التوصيل متعدد الأطراف المتصل بوحدة الليزر؛ انزعه ونظفه برفق ثم أعد تركيبه بإحكام.

2. فحص جهد 24V على سوكت الموتور

1. باستخدام الآفوميتر الرقمي، قس الجهد بين الطرف المخصص لـ +24V والطرف الأرضي (GND) أثناء محاولة الماكينة للإقلاع.
2. إذا كان الجهد غائباً أو أقل من 21 فولت، فإن المشكلة في دائرة 24 فولت بكارت الباور الرئيسي (PSU).

3. استبدال موتور مرايا البوليجون (Polygon Mirror Replacement)

إذا كان الجهد سليماً والموتور يصدر صوتاً خشناً أو لا يدور:

1. فك مسامير غطاء صندوق الليزر بحرص شديد في بيئة نظيفة خالية تماماً من الأتربة.
2. تحذير صارم: لا تلمس أسطح مرايا البوليجون بأصابعك مطلقاً؛ فبصمات الأصابع والدهون تمتص شعاع الليزر وتؤدي لبهتان الطباعة فوراً!
3. فك مسامير تثبيت الموتور، وافصل سوكت التوصيل، وركب الموتور الجديد الأصلي مع ربط المسامير بالتساوي وبحرص.
4. أغلق غطاء صندوق الليزر بإحكام واختبر الماكينة؛ ستلاحظ دوران الموتور بهدوء واختفاء الكود تماماً.

أشهر موديلات ريكو المعرضة لكود SC 202

• سلسلة المكاتب الصغيرة: Ricoh Aficio MP 161, 171, 201, 301 SPF.
• سلسلة السرعات المتوسطة: Ricoh MP 2000, 2500, 2501, 2851, 3351, 2852, 3352.
• سلسلة العمل الشاق: Ricoh MP 4000, 5000, 4001, 5001, 4002, 5002.
• سلسلة الجيل الحديث: Ricoh MP 2554, 3054, 3554, 4054, 5054 وموديلات الألوان MP C3003, C3503, C4503.

أكواد أعطال الليزر المرتبطة بكود SC 202

• 🔍 تزامن الليزر: اقرأ دليل حل كود SC 320 وموتور الليزر و كود SC 322 وتزامن الليزر.
• 🔍 إشارة بوابة الليزر: طالع دليل كود SC 230 وإشارة FGATE.
• 🔍 ديود الليزر LD: راجع شرح كود SC 240 وديود إشعاع الليزر.
• 📚 الفهرس الشامل: تصفح فهرس وجدول أعطال ريكو الشامل.

الأسئلة الشائعة حول كود SC 202 ريكو (FAQ)

هل يمكن تزييت أو تشحيم موتور البوليجون لإزالة صوت الصفارة؟

لا يُنصح بذلك إطلاقاً؛ فموتور البوليجون يدور بسرعة تفوق 30 ألف لفة في الدقيقة، واستخدام أي زيت عادي أو شحم سيؤدي فوراً لتطاير قطرات الزيت على المرايا والعدسات البصرية وتدمير جودة الصورة نهائياً. الحل الصحيح الوحيد هو استبدال الموتور بموتور أصلي مغلق.

ما هو سعر موتور مرايا البوليجون ريكو في مصر؟

يتراوح سعر موتور البوليجون استيراد أصلي بحالة ممتازة بين 500 إلى 1400 جنيهاً مصرياً حسب موديل الماكينة وسرعتها، مع توفير الضمان والتركيب المعتمد من EgyGroups.

هل شعاع الليزر خطير على العين أثناء فحص الموتور؟

نعم وبشدة! شعاع ليزر أشباه الموصلات غير مرئي للعين المجردة ولكنه يسبب تلفاً دائماً لشبكية العين إذا تم النظر إليه مباشرة. لا تقم بتشغيل الماكينة وغطاء صندوق الليزر مفتوح على الإطلاق.
