حل كود SC 818 و SC 824 و SC 827 ريكو – أعطال الفحص الذاتي
⚡ الإجابة بسرعة
كود SC 818 في ريكو معناه: خطأ أثناء تحديث الفيرموير. أشهر سبب: الكهربا قطعت أثناء التحديث.
تعمل إيه دلوقتي: أعد التحديث بملف سليم ومتوافق مع الموديل. أكمل شغل؟ غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.
تعد حزمة أكواد الفحص الذاتي SC 818 و SC 821 و SC 824 و SC 827 وصولاً إلى SC 845 في ماكينات تصوير ريكو Ricoh من أدق المؤشرات التشخيصية الإلكترونية، حيث تعني فشل اختبارات الإقلاع الذاتية (Power-On Self-Test – POST) على مستوى المعالج المركزي (CPU)، أو مؤقت مراقبة تعليق النظام (Watchdog Timer)، أو شرائح الذاكرة العشوائية (RAM DIMM)، أو الذاكرة غير المتطايرة (NVRAM)، أو رقاقة المعالجة الرسومية (ASIC Chip). يقدم لك خبراء الصيانة الإلكترونية في شركة ايجي جروب لمهمات المكاتب الدليل الهندسي المتقدم لعلاج هذه الأكواد وإصلاح بوردة الكنترول دون الحاجة لتغييرها بالكامل.
🔧 خطوات الحل والتفاصيل الفنية
بطاقة الفحص السريع لأعطال الفحص الذاتي والذاكرة (SC 818 / SC 824 / SC 827)
| رمز الكود | التوصيف الهندسي | المكون المتسبب | درجة الخطورة | زمن الإصلاح المقدر |
|---|---|---|---|---|
| SC 818 | Watchdog Timer Error (تعليق دورة المعالج) | معالج الكنترول CPU / تذبذب الجهد / حلقة برمجية لا نهائية | حرج | 15 – 35 دقيقة |
| SC 821 | Self-Diagnostic Error: ASIC (رقاقة معالجة الصور) | رقاقة ASIC المدمجة / مسارات الـ Video Bus | حرج | 30 – 60 دقيقة |
| SC 824 (SC 824-1401) | NVRAM Self-Diagnostic Error | شريحة NVRAM / سوكت التبييت / بطارية الباك آب | حرج | 20 – 40 دقيقة |
| SC 827 / SC 829 | Standard / Optional RAM Verification Error | شريحة الرام DDR DIMM / أكسدة سنون بنك الرام | متوسط إلى حرج | 10 – 25 دقيقة |
الأسباب الجذرية الخمسة للكود (بخبرة مهندسي ايجي جروب)
-
تأكسد أو اهتزاز شريحة الرام في بنك الذاكرة (RAM DIMM Oxidation):
السبب الأكثر شيوعاً بنسبة تفوق 60% في ورش الصيانة بمصر؛ حيث تتكون طبقة كبريتية عازلة على السنون الذهبية لشريحة الرام DDR المثبتة على بوردة الكنترول، مما يفشل اختبار المطابقة الحسابية (SC 827). -
انهيار مؤقت تشغيل المعالج (Watchdog Timer Timeout SC 818):
دخول المعالج في حلقة مفرغة (Infinite Loop) نتيجة تذبذب الجهد الكهربائي لخط 3.3V من كارت الباور، أو تداخل كهرومغناطيسي مفاجئ يمنع المعالج من تصفير مؤقت الأمان الدوري. -
تلف بطارية حفظ الذاكرة أو سوكت شريحة NVRAM (SC 824 / SC 826):
نفاد بطارية الليثيوم (CR2032) المسؤولة عن تغذية الـ NVRAM أثناء الإغلاق، أو ارتخاء الشريحة في السوكت البلاستيكي. -
تفكك لحام أو سخونة شريحة المعالجة الرسومية ASIC (BGA Solder Fatigue):
ارتفاع حرارة كابينة الكنترول الخلفية مع تراكم الأتربة يؤدي إلى جفاف معجون التبريد وتخلخل نقاط لحام القصدير (BGA) تحت شريحة الـ ASIC (SC 821). -
فشل التحقق من المجموع الاختباري للروم (ROM Checksum Error SC 828):
تلف قطاع تخزين ملفات الإقلاع في شريحة الفلاش روم نتيجة انقطاع التيار أثناء إجراء تحديث الفيرموير.

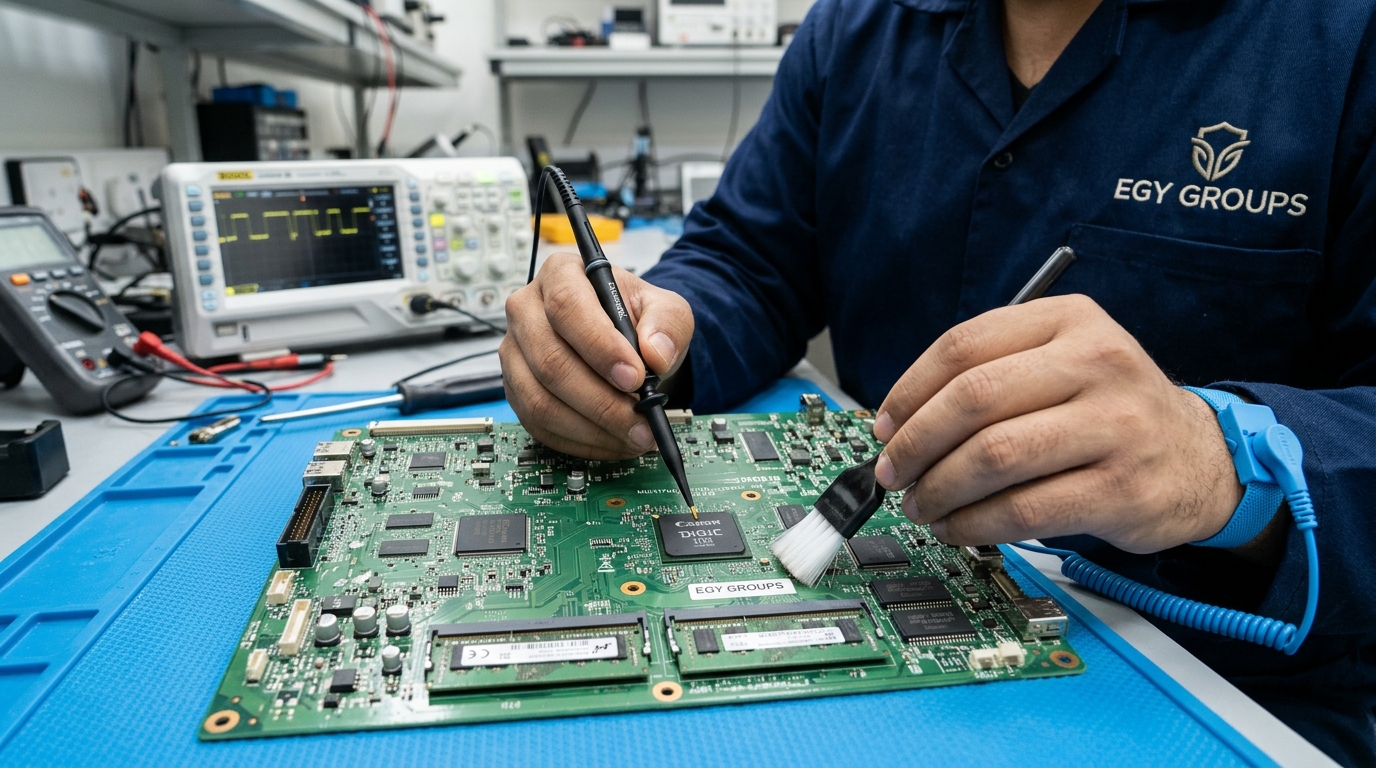

دليل الإصلاح الإلكتروني واستعادة بوردة الكنترول خطوة بخطوة
الخطوة 1: فك وتنظيف شريحة الرام DDR وبنك الذاكرة (حل فوري لـ SC 827)
أطفئ الماكينة وافصل كابل الكهرباء الرئيسي. ارتدِ سوار تفريغ الشحنات الساكنة (ESD Strap).
• افتح الغطاء الخلفي للماكينة للوصول إلى قفص الكنترول (Controller Box).
• حرر لوك شريحة الرام (RAM DIMM) واسحبها للخارج.
• نظف السنون الذهبية للرامة برفق باستخدام ممحاة ناعمة (أستيكة رصاص) لإزالة الأكسدة، ورش سوكت البنك برذاذ التنظيف الجاف (Contact Cleaner Dry).
• أعد تركيب الرام واضغط حتى يستقر لوك التثبيت الجانبي بإحكام في مكانه.
الخطوة 2: فحص شريحة NVRAM وقياس جهد البطارية (علاج SC 824 و SC 826)
حدد موقع شريحة الـ NVRAM ذات الغطاء الملون أو الشريحة المثبتة في سوكت مخصص.
• اضغط على الشريحة بإصبعك للتأكد من تبييتها التام في قاع السوكت.
• قس بطارية الليثيوم المدمجة بالآفوميتر على وضع الجهد المستمر (DC Volt)؛ يجب ألا يقل الجهد عن 2.8 إلى 3.0 فولت. إذا كان أقل من 2.5V، استبدل البطارية فوراً لتفادي تكرار فقدان الإعدادات.
الخطوة 3: معالجة تعليق الواتش دوج (SC 818 Watchdog Reset)
في حال ظهور SC 818:
• افصل جميع كابلات التوسعة الخارجية (كابل الشبكة، كابل الفاكس، كابل قارئ الكروت، وفلاشات الـ USB).
• اضغط زر الباور لعدة ثوانٍ لتفريغ شحنات المكثفات، ثم شغل الماكينة بدون أي أجهزة ملحقة لتحديد ما إذا كان التعليق ناتجاً عن ملحق خارجي يسحب جهداً زائداً.
فحوصات السيرفس مود (SP Mode) وتحديث الفيرموير المنقذ
-
تحديث الفيرموير القسري (Recovery Boot Firmware):
في حال تلف الروم (SC 828 أو SC 842)، يتم وضع مفاتيح الـ DIP Switch في وضعية الـ Recovery على بوردة الكنترول وتشغيل الماكينة بكارت SD محمل بملفات الروم الأصلية لإعادة كتابة فلاشة البوت من الصفر. -
طباعة تقرير SMC Logging Data:
استعرض تقرير الأخطاء منSP 5-990-004لتحديد الكود الفرعي بدقة، مثل كود تراجع التوقيت في مولد النبضات (SC 838 Clock Generator).
توصيات ذهبية لمهندسي “ايجي جروب” لحماية بوردات الكنترول
- استخدام مثبت تيار كهربائي Servo Stabilizer: المعالجات ورقاقات الذاكرة بالكنترول تتأثر فوراً بارتفاع أو انخفاض الجهد الكهربائي؛ التغذية المستقرة تحمي الرام والـ ASIC من الاحتراق.
- التنظيف الدوري لمروحة تبريد الكنترول: انسداد مروحة تبريد قفص الكنترول بالأتربة يرفع درجة حرارة المعالج ليتجاوز 70 درجة مئوية فيحدث تعليق الـ Watchdog.
- عدم نزع شرائح الذاكرة أو البطارية أثناء تشغيل الماكينة: تجنب نزع الرام أو الـ NVRAM قبل مرور دقيقتين على الأقل من إطفاء الماكينة وسكون لمبة التشغيل تماماً.
الأسئلة الشائعة حول أكواد الفحص الذاتي ريكو SC 818 و SC 824
س: هل ظهور كود SC 818 يعني بالضرورة احتراق معالج الماكينة؟
ج: لا، في أكثر من 80% من الحالات الميدانية، يكون الكود ناتجاً عن تذبذب كهربائي لحظي، أو اتساخ سنون الرام، أو تعليق برمجي مؤقت، وتعود الماكينة للعمل بمجرد تنظيف الرام وإعادة التشغيل.
س: ما هو حل كود SC 827 الخاص بالرامات؟
ج: حله المباشر هو فك شريحة الرام وتنظيف سنونها النحاسية بممحاة ناعمة ورش السوكت بسبراي جاف، أو تجربة شريحة رام DDR أصلية مطابقة لنفس التردد وسعة الماكينة.
س: أين أجد رامات وبوردات كنترول أصلية لماكينات ريكو في مصر؟
ج: توفر شركة ايجي جروب لمهمات المكاتب جميع بوردات الكنترول، شرائح الرام الأصلية، شرائح الـ NVRAM المبرمجة، وخدمات الإصلاح الإلكتروني الدقيق للدوائر المطبوعة بضمان شامل.
هل واجهت كود فحص ذاتي معقد أو تحتاج فحص بوردة الكنترول؟
فريق مهندسي الإلكترونيات في ايجي جروب لمهمات المكاتب على أتم استعداد لفحص وإصلاح بوردات ماكينتك بأحدث أجهزة القياس والفحص المتطورة.
أسئلة تانية عن كود SC 818
يعني إيه كود SC 818 في ماكينة ريكو؟
التحديث اتقطع أو الملف تالف.
إيه أشهر أسباب كود SC 818؟
الكهربا قطعت أثناء التحديث، ملف تحديث غلط أو تالف، كارت SD تالف.
أقدر أكمل شغل على الماكينة والكود ظاهر؟
غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.
إزاي أحل كود SC 818 خطوة بخطوة؟
أعد التحديث بملف سليم ومتوافق مع الموديل ← ما تطفيش الماكينة أثناء التحديث.
