حل كود SC 545 ريكو – استمرار إضاءة لمبة السخان والسخونة الزائدة
⚡ الإجابة بسرعة
كود SC 545 في ريكو معناه: الفيوزر لامب شغالة على طول وقت الاستعداد. أشهر سبب: ترياك أو ريليه السخان ملزوق على بوردة الباور.
تعمل إيه دلوقتي: افصل الفيشة وسيب السخان يبرد. أكمل شغل؟ لأ: افصل الفيشة ومتشغّلش الماكينة لحد ما فني يكشف عليها.

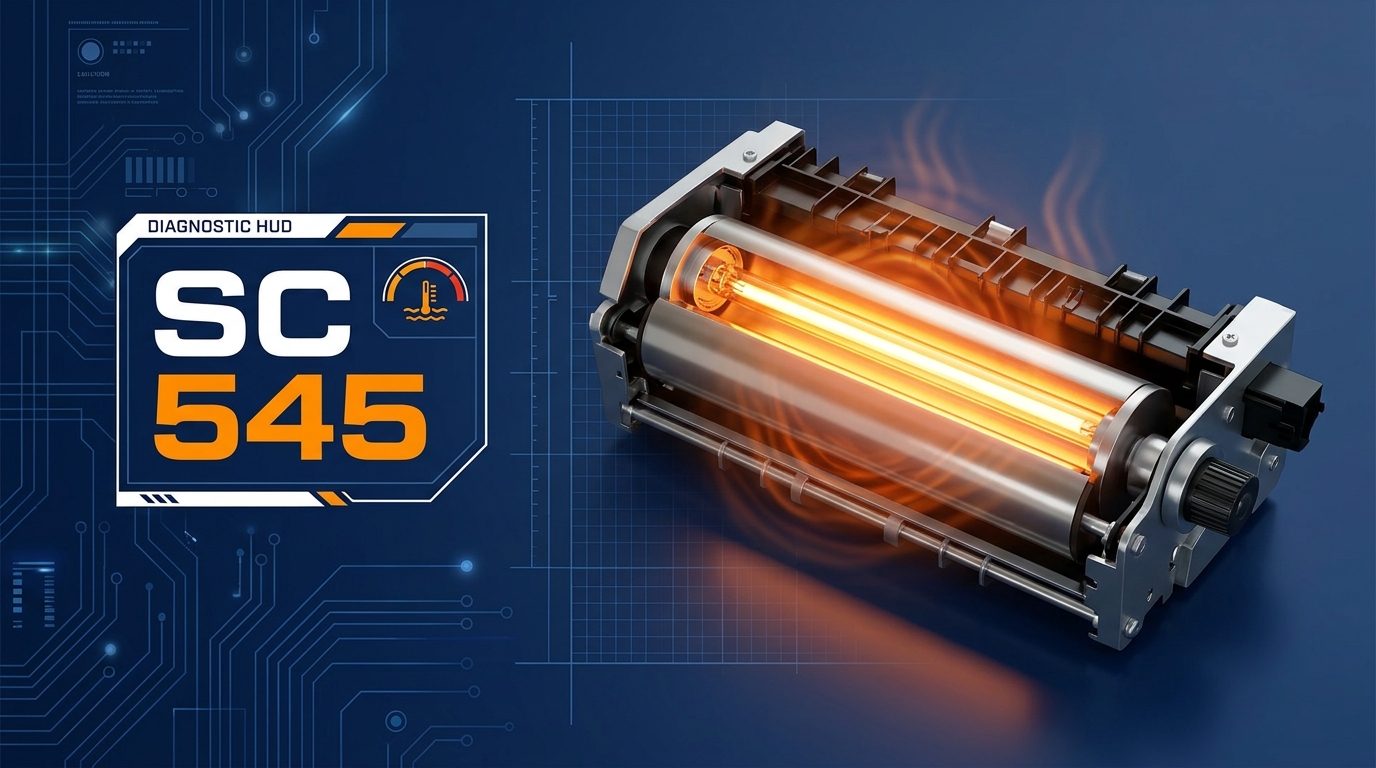

تعتبر منظومة التثبيت الحراري (Fusing Unit) في ماكينات تصوير المستندات من ريكو (Ricoh) أحد أكثر الأنظمة الميكانيكية والحرارية حساسية ودقة؛ حيث تعتمد على تسخين رول التثبيت (Hot Roller) إلى درجة حرارة مقننة بدقة تتراوح بين 160 إلى 185 درجة مئوية لإذابة بودرة التونر وتثبيتها نهائياً في ألياف الورق. وعند وصول الماكينة إلى حرارة التشغيل والاستعداد (Standby Mode)، يجب أن تقوم دوائر التحكم الإلكترونية بفصل التيار عن لمبة الهالوجين الداخلية على الفور لمنع ارتفاع الحرارة.
ولكن عندما تفشل الماكينة في فصل التغذية وتستمر لمبة السخان في التوهج والاشتعال لأكثر من 12 إلى 15 ثانية متواصلة أثناء وضع الاستعداد، فإن نظام الحماية الذاتي يتدخل فوراً ويوقف الماكينة مع إظهار كود الخطأ الشهير SC 545 حمايةً للماكينة من تفحم الرولات أو احتراق كوابل التوصيل.
بصفتي مهندس صيانة في شركة ايجي جروب لمهمات المكاتب (EgyGroups)، أضع بين أيديكم في هذا الدليل الميداني الشامل الشرح الهندسي الدقيق لكود SC 545، الأسباب الحقيقية وراء حدوثه في بيئة العمل والورش المصرية، والخطوات العملية لمعالجته وتصفيره بأمان تام.
🔧 خطوات الحل والتفاصيل الفنية
ما هو كود SC 545 في ماكينات ريكو؟ (Fusing Overheat / Lamp Continuously Heat)
يُصنف كود SC 545 في الكتالوج الفني لشركة ريكو تحت فئة: (Fusing Central Lamp Overheat Error / عطل استمرار تسخين لمبة السخان المركزية وارتفاع الحرارة في وضع الاستعداد). وهو يندرج ضمن أعطال الأمان الصارمة من المستوى A (Level A SC Code).
أعطال المستوى A لا تختفي بمجرد إطفاء الماكينة وتشغيلها؛ بل تظل الماكينة مقفلة وممتنعة عن الإقلاع حتى يتدخل الفني ويقوم بمعالجة السبب المادي أولاً ثم تصفير الخطأ من خلال وضع الصيانة المتقدم (SP Mode)، وذلك لحماية بيئة المكتب من خطر الحريق.
آلية رصد العطل برمجياً:
- تصل الماكينة لدرجة حرارة الاستعداد المستهدفة، فتصدر بوردة الكنترول إشارة فصل التغذية عن لمبة السخان (Lamp OFF Signal).
- يقوم حساس الحرارة الملاصق لرول السخان (الثيرمستر – Thermistor) بقياس درجة الحرارة اللحظية وإرسالها لبوردة الـ BICU.
- إذا لاحظ المعالج أن حرارة السخان تستمر في الصعود أو تظل اللمبة مشتعلة بكامل طاقتها لأكثر من 12 إلى 15 ثانية بعد صدور أمر الفصل، يُدرك النظام وجود خلل كهربائي أو عزل حراري، فيفصل ريليه الأمان الرئيسي ويعلن كود SC 545 فوراً.
أهم 5 أسباب لظهور كود SC 545 في الميدان المصري
من واقع آلاف البلاغات والزيارات الميدانية لمهندسي شركة ايجي جروب في ورش ومكاتب القاهرة والجيزة، ينحصر سبب كود SC 545 في النقاط الخمس التالية:
1. شورت (قفلة تامة) في ترياك لمبة السخان بكارت الباور (Triac Short-Circuit)
هذا هو السبب الأكثر شيوعاً في مصر بنسبة تتجاوز 60%؛ ترياك السخان (Triac) هو المفتاح الإلكتروني المسؤول عن فتح وغلق تيار الـ 220 فولت للمبة. عند حدوث تذبذب عنيف في كهرباء الحائط العمومية أو حدوث شرارة كهربائية، ينهار الترياك ويصبح في حالة توصيل دائم (Short-Circuit)، مما يجعل لمبة السخان مشتعلة فور وضع الفيشة حتى لو كانت الماكينة مطفأة!
2. تراكم طبقة كربونية وعادم حبر متصلب على رأس الثيرمستر
مع كثرة الاستخدام وأحبار التصوير الرديئة، تتراكم طبقة كربونية محروقة على رأس حساس الحرارة (الثيرمستر). هذه الطبقة تعمل كـ “عازل حراري”، فتصل حرارة رول السخان إلى 200 درجة بينما يقرأ الحساس 140 درجة فقط، مما يجعل الكنترول يستمر في تشغيل اللمبة حتى تكتشف حساسات الأمان الأخرى الكارثة وتفصل الماكينة بـ SC 545.
3. ابتعاد أو التواء سوستة ملامسة الثيرمستر لرول السخان
يجب أن يلامس رأس الثيرمستر سطح رول السخان بضغط محدد ومستمر. في حالة كسر أو ضعف سوستة ارتداد الحساس، أو ابتعاده بمسافة مليمتر واحد نتيجة فك غير سليم، يعجز الحساس عن قراءة الحرارة وتستمر اللمبة في التوهج.
4. تلف أو عدم استقرار حساس الثيرموبيل بالأشعة تحت الحمراء (Thermopile Sensor)
في الموديلات الحديثة (مثل سلسلة MP C3003 و MP C3004 و MP 4054)، تستخدم ريكو حساس ثيرموبيل لا تلامسي يقرأ الحرارة بالأشعة تحت الحمراء. اتساخ عدسة الحساس بالأتربة أو تطاير رذاذ الحبر عليها يشوه القراءة ويقود لنفس العطل.
5. تهنيج أو تلف في دائرة مقارنة الفولت ببوردة الكنترول (BICU / IOB)
تستقبل بوردة الكنترول قيمة الحرارة كفولت تماثلي (Analog Voltage) عبر محول A/D. حدوث تلف جزئي أو خلل في مكثفات التنعيم بالبوردة قد يجعل الكنترول يقرأ حرارة خاطئة ويحتفظ باللمبة في وضع التشغيل.
جدول التشخيص السريع لكود SC 545
| الملاحظة الميدانية | السبب الأرجح هندسياً | الإجراء الفني المعتمد من ايجي جروب |
|---|---|---|
| لمبة السخان منورة فور تشغيل مفتاح الباور دون أي ثانية انتظار ويخرج دخان خفيف من السخان | ترياك كارت الباور PSU في حالة شورت دائم (Short-Circuit) | فصل الكهرباء فوراً، فك كارت الباور واستبدال الترياك التالف بآخر أصلي من نفس الرقم |
| الماكينة تسخن طبيعياً لدقيقة ثم يظهر SC 545 عند نهاية الإحماء ورول السخان ساخن جداً | عازل كربوني أو اتساخ شديد برأس حساس الثيرمستر | فك مجموعة السخان وتنظيف رأس الثيرمستر بقطنة طبية وكحول إيزوبروبيل برفق شديد |
| ظهور الكود فجأة بعد تغيير رول السخان أو عمل صيانة بمجموعة التثبيت | ابتعاد رأس الثيرمستر أو نسيان تركيب سوستة ضغط الحساس على الرول | مراجعة وضعية تثبيت الثيرمستر والتأكد من ملامسته المرنة لمنتصف الرول الساخن |
خطوات عملية لفحص وإصلاح وتصفير كود SC 545 خطوة بخطوة
الخطوة 1: فحص ترياك كارت الباور والتأكد من عدم وجود قفلة
- افصل فيشة الماكينة عن الكهرباء العمومية.
- انظر إلى وحدة السخان من فتحات التهوية؛ ثم ركب الفيشة وشغل مفتاح الباور:
- إذا توهجت لمبة الهالوجين فوراً بقوة قصوى قبل سماع أي صوت للتروس أو الشاشة، فهذا تأكيد قاطع على احتراق الترياك (Triac) بكارت الباور ويجب عدم تشغيل الماكينة حتى لا ينصهر رول السخان.
- إذا ظلت اللمبة مطفأة وبدأت الماكينة في الإقلاع الطبيعي ثم اشتعلت اللمبة تدريجياً لثوانٍ ثم خرج الكود، فالترياك سليم والخلل في حساسات الحرارة (الثيرمستر).
الخطوة 2: فك وتنظيف حساس الثيرمستر ومراجعة الثرموستات
- أطفئ الماكينة وانتظر 15 دقيقة حتى يبرد السخان تماماً لتجنب الحروق.
- فك مسامير تثبيت مجموعة السخان واسحبها خارج الماكينة.
- افك مسامير تثبيت مسطرة الثيرمستر وافحص رأس الحساس الملامس للرول:
- قم بإزالة أي شوائب كربونية أو عادم حبر متيبس بقطنة مبللة بكحول طبي دون حك الحساس بأي آلة حادة تجنباً لخدش طبقة التفلون العازلة.
- تأكد من مرونة سوستة الارتداد وأن الحساس يلامس سطح الرول بمرونة تامة.
- باستخدام جهاز الآفوميتر على وضع الجرس (Continuity Buzzer)، قس أطراف فيوز الحرارة (الثرموستات – Thermostat): يجب أن يعطي صوت صفارة مستمر؛ وإذا كان قاطعاً فيجب استبداله فوراً.
الخطوة 3: تصفير كود السخان برمجياً عبر وضع الصيانة SP 5-810
بعد التأكد من سلامة الترياك ونظافة الثيرمستر وإعادة تركيب السخان بالماكينة، لن تختفي الرسالة تلقائياً لأنها كود أمان المستوى A. يجب تصفير الكود باتباع الخطوات التالية:
أولاً: لماكينات ريكو ذات الشاشات الكلاسيكية والأزرار:
- اضغط الزر الأصفر (Clear Mode) مرة واحدة.
- اكتب الأرقام بالترتيب: 1 – 0 – 7.
- اضغط مع الاستمرار على الزر البرتقالي أو الأحمر (Clear/Stop) لمدة 4 إلى 5 ثوانٍ متواصلة حتى تتبدل الشاشة.
- اختر من الشاشة اللمسية: System SP.
- اكتب من لوحة الأرقام كود الصيانة: 5 8 1 0 ثم اضغط مفتاح الشباك # (Fusing SC Reset).
- اضغط زر Execute على الشاشة اللمسية لتأكيد التصفير.
- أطفئ الماكينة من مفتاح الباور الرئيسي، انتظر 10 ثوانٍ، ثم أعد التشغيل وستعمل الماكينة بنجاح.
ثانياً: لماكينات ريكو الحديثة ذات الشاشة الذكية (Smart Operation Panel):
- اضغط على أيقونة الإعدادات Check Status ثم اضغط على زر Menu أعلى يسار الشاشة.
- اضغط على الزر الأصفر Reset ثم اكتب: 8 0 6 1 8 2 ثم اضغط واستمر بالضغط على زر Clear (C).
- ادخل إلى System SP ثم اذهب إلى SP 5-810-001 (SC Reset).
- اضغط Execute لتصفير حساسات السخان.
- أطفئ الماكينة من مفتاح الباور الجانبي وأعد تشغيلها.
تحذير هندسي بالغ الأهمية من ورش صيانة ايجي جروب
⚠️ إياك وتصفير الكود دون فحص الترياك وتنظيف الثيرمستر!
يقوم بعض المستخدمين بتصفير الكود برمجياً عبر SP 5-810 دون فحص سبب المشكلة. إذا كان ترياك الباور في حالة شورت أو كان الثيرمستر معزولاً بالكربون، فإن تشغيل الماكينة سيؤدي لاستمرار توهج اللمبة حتى تذوب رولات السخان بالكامل، وتتفحم جلب النحاس والتروس البلاستيكية، وتنفجر لمبة الهالوجين أو فيوز الحرارة، مما يرفع تكلفة الإصلاح أضعافاً مضاعفة!
الموديلات المعرضة لكود SC 545
يظهر كود SC 545 في مختلف أجيال ماكينات ريكو المكتبية والمتوسطة والألوان نظراً لتشابه معمارية دوائر السخان، ومن أبرزها:
- ماكينات أبيض وأسود متوسطة: MP 2550, MP 3350, MP 2851, MP 3351, MP 2852, MP 3352, MP 2553, MP 3053, MP 3353, MP 2554, MP 3054, MP 3554, MP 4054, MP 5054, MP 4055, MP 5055.
- ماكينات ألوان مكتبية ومتوسطة: MP C2050, MP C2550, MP C3001, MP C3501, MP C3002, MP C3502, MP C3003, MP C3503, MP C4503, MP C3004, MP C3504, MP C4504, IM C3000, IM C3500.
- ماكينات ديسك توب A4: MP 161, MP 171, MP 201, MP 301, Aficio 1515.
الأسئلة الشائعة حول كود SC 545 في ماكينات ريكو (FAQ)
هل تصفير كود SC 545 من شاشة الماكينة يحل المشكلة نهائياً؟
كود SP 5-810 هو مجرد إذن للنظام بمحاولة التشغيل بعد الصيانة؛ فإذا لم يتم تنظيف رأس الثيرمستر وفحص ترياك الباور، سيعود كود SC 545 للظهور فوراً بعد ثوانٍ من إعادة التشغيل.
كيف أعرف أن الترياك (Triac) تالف ويحتاج تغيير؟
إذا اشتعلت لمبة السخان فور الضغط على مفتاح الباور الرئيسي وظلت متوهجة بقوة قصوى دون انقطاع، فهذا دليل قاطع على وجود شورت بالترياك ويجب فك كارت الباور واستبداله فوراً.
بماذا أنظف حساس الثيرمستر بدون إتلافه؟
يُنظف الثيرمستر باستخدام قطنة أذن طبية مبللة بقليل من كحول الإيزوبروبيل (أو المنظف الجاف Dry Cleaner)، ومسح السطح التفلوني برفق شديد دون استخدام أي سكاكين أو مفكات معدنية تخدش العازل.
هل أحبار التصوير الرديئة لها علاقة بكود SC 545؟
نعم بالتأكيد؛ الأحبار مجهولة المصدر تتطاير منها عوادم لزجة تلتصق برول السخان وتتراكم على رأس الثيرمستر مكونة طبقة كربونية تعزله عن قراءة الحرارة وتؤدي لتكرار كود SC 545.
بحاجة لمساعدة فنية عاجلة أو فحص كارت الباور والسخان في القاهرة أو الجيزة؟
فريق مهندسي ايجي جروب لمهمات المكاتب جاهز للزيارات الميدانية، وتوفير قطع غيار مجموعات السخان ورولات السيليكون وكروت الباور الأصلية لكافة موديلات ريكو بضمان معتمد.
أسئلة شائعة عن كود SC 545
يعني إيه كود SC 545 في ماكينة ريكو؟
الماكينة لاحظت إن لمبة السخان فضلت شغالة بكامل قدرتها مدة أطول من المسموح وهي في وضع الاستعداد، يعني الحرارة مش متحكم فيها.
إيه أشهر أسباب كود SC 545؟
ترياك أو ريليه السخان ملزوق على بوردة الباور، الثرمستور متسخ أو بعيد فمش بيحس بالحرارة، عطل في إشارة التحكم من البوردة.
أقدر أكمل شغل على الماكينة والكود ظاهر؟
لأ: افصل الفيشة ومتشغّلش الماكينة لحد ما فني يكشف عليها.
إزاي أحل كود SC 545 خطوة بخطوة؟
افصل الفيشة وسيب السخان يبرد ← افحص ترياك/ريليه السخان على بوردة الباور ← نضّف أو غيّر الثرمستور ← بعد الإصلاح بس: صفّر الكود من SP5-810-001. ⚠️ ممنوع تقصير أو تجاوز الثرموستات أو فيوز الحرارة – خطر حريق. الثرموستات بيتغير بعد معرفة السبب (ترياك/ريليه ملزوق أو ثرمستور متسخ).
