حل كود SC 102 ريكو – عطل معايرة إضاءة الإسكانر White Level
⚡ الإجابة بسرعة
كود SC 102 في ريكو معناه: خطأ ضبط إضاءة الـ LED في الإسكانر. أشهر سبب: اتساخ شريط البياض أو الزجاج أو المرايا.
تعمل إيه دلوقتي: نضّف الزجاج وشريط البياض والمرايا. أكمل شغل؟ غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.
كود SC 102 ريكو – عطل معايرة إضاءة الإسكانر White Level وطريقة الإصلاح
يُعتبر كود SC 102 (المعروف برمز SC 102-00) من أشهر الأعطال البصرية في منظومة الماسح الضوئي (Scanner Unit) في ماكينات ريكو الحديثة والإنتاجية (سلاسل MP 2550, MP 2852, MP 301, MP 4054, MP 4055, MP 5055, MP C3004, IM C3500). يظهر الكود لحظة إقلاع الماكينة أو أثناء تجهيز أمر التصوير، عندما تقوم عربة الإسكانر بالتحرك أسفل شريحة البياض المرجعية (White Reference Plate) لمعايرة مستوى شدة الإضاءة (Light Intensity Adjustment / Peak White Level)، فتفشل الحساسات البصرية في الوصول إلى عتبة البياض القياسية المبرمجة بعد استنفاد محاولات الضبط التلقائي.
في أكثر من 85% من البلاغات التي يباشرها مهندسو ايجي جروب لمهمات المكاتب، لا يكون العطل ناتجاً عن تلف إلكتروني أو احتراق لمبة الإسكانر! بل يرجع ببساطة إلى تراكم غبار الورق أو هباب تونر ناعم أو تبخير زيت رولات السخان على السطح السفلي لزجاج الإسكانر مباشرة أسفل المسطرة البيضاء، أو اتساخ أول مرآة في مسار الضوء. تنظيف احترافي ودقيق يعيد الماكينة للعمل بكفاءة تامة خلال 10 دقائق دون دفع أي تكاليف قطع غيار.
🔧 خطوات الحل والتفاصيل الفنية
1. جدول المقارنة والتشخيص السريع لأعطال الإسكانر الشائعة
| كود العطل | المسمى الفني الدقيق | نقطة الفشل الميكانيكية/الإلكترونية | أول خطوة فحص موصى بها |
|---|---|---|---|
| SC 102-00 / SC 102 | عطل معايرة إضاءة الليدات ومستوى البياض (White Level Peak Error) | قيمة الضوء المرتد من مسطرة البياض أعلى أو أدنى من الحدود المصنعية المسموحة | تنظيف شريحة البياض القياسية ومرايا عربة الإسكانر |

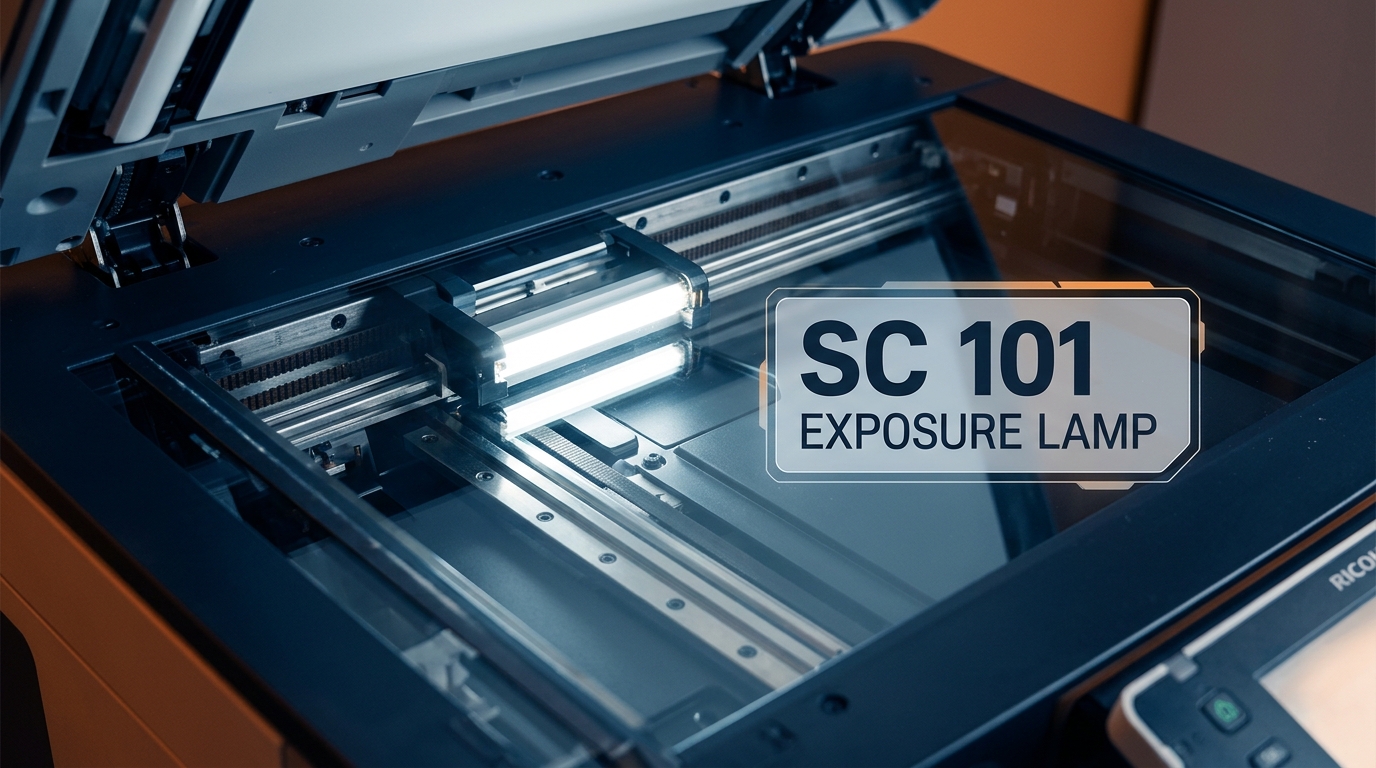

| SC 101 | عطل لمبة التعريض (Exposure Lamp Error) | لمبة الإسكانر أو شريط الليدات لا يضيء نهائياً عند بدء التشغيل | فحص فيشة اللمبة وبوردة الإشعال أو بوردة الـ Inverter / LED Driver |
| SC 120 / SC 121 | عطل حركة عربة الإسكانر (Scanner Home Position Error) | سير الحركة مفلت، قفشة في الموتور، أو عطل سنسور الـ HP | فحص سير وموتور الإسكانر وتنظيف حساس الهوم بوزيشن |
2. الأسباب الهندسية الخمسة الجذرية لظهور كود SC 102
- 1. اتساخ شريحة البياض القياسية (Dirty White Reference Plate): توجد مسطرة بيضاء معيارية أسفل إطار الزجاج من الداخل. إذا تلوثت بنقطة حبر أو تبخير دهني، يقرأ السنسور نقطة داكنة بدلاً من الأبيض الناصع، فيفشل اختبار الـ Peak White Level.
- 2. تراكم غبار الورق على المرايا والعدسة (Dust on Optical Mirrors / Lens): يمر الضوء المنعكس عبر ثلاث مرايا وصولاً لعدسة الـ CCD أو شريحة الـ CIS. أي طبقة غبار خفيفة تشتت الضوء وتخفض شدته بنسبة تفوق 20%.
- 3. كربنة أو تخلخل كابل الفلاتة المرن (Flat Flexible Cable – FFC): كابل الفلاتة الأبيض العريض الذي يربط عربة الماسح ببوردة الـ SBU/IPU يتحرك ذهاباً وإياباً مع كل مسح. كثرة الحركة قد تؤدي لتشقق مسارات الإشارة الدقيقة أو تخلخل طرف السوكت.
- 4. ضعف كفاءة شريط ليدات الإضاءة أو بوردة التشغيل (Degraded LED Array / IDB): مع تقدم عمر الماكينة، قد يقل فيض الإضاءة الناتج عن عناصر الليد LED أو يحدث هبوط في خرج بوردة تشغيل الليدات (LED Driver Board).
- 5. عطل بوردة معالجة إشارة الصورة (SBU / IPU Board Malfunction): تلف في مكبر الإشارة أو محول التناظري إلى رقمي (A/D Converter) في بوردة الـ Sensor Board Unit فيمنع تسجيل القيمة الصحيحة.
3. خطوات الصيانة والإصلاح الهندسية خطوة بخطوة
الخطوة الأولى: تنظيف زجاج الإسكانر وشريحة البياض المرجعية
- أطفئ الماكينة وافصل كابل الكهرباء تماماً.
- افتح غطاء الإسكانر (أو وحدة الفيدر ADF)، ونظف سطح الزجاج الخارجي بالكامل بقطعة قماش مايكروفايبر مبللة بقليل من الكحول الإيزوبروبيلي.
- فك المسامير المحيطة بإطار زجاج الإسكانر وارفع لوح الزجاج بحذر شديد.
- اقلب لوح الزجاج وتفقد الشريط الأبيض المعياري المثبت في الطرف الأيسر من الأسفل؛ نظفه برفق تام لإزالة أي بقع تونر أو دهون دون خدش الطبقة البيضاء.
- نظف الوجه السفلي لزجاج الإسكانر وزجاج الفيدر الرفيع، ثم أعد تركيب الزجاج وثبت المسامير.
الخطوة الثانية: تنظيف مرايا مسار الضوء وفحص كابل الفلاتة (FFC)
- أثناء رفع لوح الزجاج، ستظهر لك عربة الإسكانر وفي داخلها المرايا البصرية.
- استخدم بلور هواء جاف خفيف جداً لطرد الأتربة، ثم امسح سطح المرايا بقطنة ناعمة جافة مخصصة للعدسات (تجنب الضغط القوي حتى لا تتحرك زوايا المرايا الدقيقة).
- تفقد كابل الفلاتة الأبيض العريض: تأكد من أنه غير مطوي بزوايا حادة أو محشور في مجرى حركة السير.
- انزع طرف الكابل من سوكت البوردة ونظف أسنانه النحاسية بممحاة ناعمة وأعد تثبيته بإحكام وتأكد من إغلاق القفل البلاستيكي للسوكت.
الخطوة الثالثة: اختبار الإسكانر عبر برامج الخدمة (SP Mode)
ادخل وضع الصيانة الفنية وتأكد من أداء منظومة الماسح الضوئي:
- اختبار اللمبة (SP 4-010-001): اضغط ON؛ يجب أن تضيء لمبة الإسكانر بنور ساطع ومتجانس على كامل المسطرة دون وميض أو بهتان.
- اختبار حركة العربة (SP 4-008): اختر Free Run لمراقبة سلاسة تحرك العربة ذهاباً وإياباً دون اهتزازات ميكانيكية.
- بعد الانتهاء: أعد تشغيل الماكينة من المفتاح الرئيسي؛ ستجد الماكينة أكملت المعايرة بنجاح واختفى كود SC 102 تماماً.
4. جدول قيم وبرامج الخدمة الخاصة بالإسكانر (SP Mode Table)
| كود الصيانة (SP Code) | الوظيفة الفنية لاختبار الصيانة | النتيجة والتشخيص السليم |
|---|---|---|
| SP 4-010-001 | Exposure Lamp Manual Check | إضاءة شريط الليدات يدوياً لاختبار سلامة الليدات وبوردة التشغيل |
| SP 4-008-001 | Scanner Free Run Check | تحريك عربة الإسكانر لاختبار سلامة الموتور والسير |
| SP 4-400-001 | Scanner Shading Peak Data | عرض القيمة الرقمية لبيانات بياض المسطرة المعايرة بالذاكرة |
5. الأسئلة الشائعة حول كود SC 102 (FAQ)
هل يمكن استخدام الماكينة كطابعة كمبيوتر عند تعطل الإسكانر بكود SC 102؟
في أغلب الموديلات الحديثة، كود SC 102 هو عطل يوقف الماكينة بالكامل أثناء مرحلة التهيئة الذاتية للإقلاع. ولكن في بعض الموديلات ذات الشاشات الذكية، يمكن ضبط وضع الطوارئ عبر وضع الصيانة لتشغيل الطباعة من الكمبيوتر فقط مع تعطيل وظائف التصوير والإسكانر مؤقتاً.
هل يحتاج كود SC 102 لعمل ريسيت سخان عبر SP 5-810؟
لا إطلاقاً، أعطال الماسح الضوئي SC 102 و SC 101 و SC 120 ترست تلقائياً بمجرد إطفاء وتشغيل الماكينة بعد تنظيف شريحة البياض وتأمين كابل الفلاتة، ولا ترتبط بأكواد أمان السخان.
قمت بتنظيف الزجاج والمرايا ولكن العطل مستمر، فما السبب؟
استمرار العطل بعد التنظيف الشامل يعني بنسبة كبيرة تلف أو كسر خفي في أحد مسارات كابل الفلاتة المرن (FFC) نتيجة كثرة الحركة، أو هبوط في شدة إضاءة شريط الليدات يتطلب استبدال مسطرة الـ CIS أو شريط الليدات.
أسئلة تانية عن كود SC 102
يعني إيه كود SC 102 في ماكينة ريكو؟
الإسكانر قرأ شريط البياض (الشيدنج) وقيمة البياض طلعت برّه الحدود أثناء ضبط إضاءة الـ LED.
إيه أشهر أسباب كود SC 102؟
اتساخ شريط البياض أو الزجاج أو المرايا، ضعف أو تلف لمبة الـ LED، عطل بوردة الإسكانر (SBU) أو الفلات بتاعها.
أقدر أكمل شغل على الماكينة والكود ظاهر؟
غالباً لأ: الماكينة أو الجزء المرتبط بالكود هيفضل واقف لحد ما فني يكشف.
إزاي أحل كود SC 102 خطوة بخطوة؟
نضّف الزجاج وشريط البياض والمرايا ← افحص فلات الـ SBU وثبّته ← غيّر لمبة الـ LED أو بوردة الـ SBU لو الكود رجع.
