حل كود SC 551 و SC 552 ريكو – عطل ثرمستور السخان الثانوي

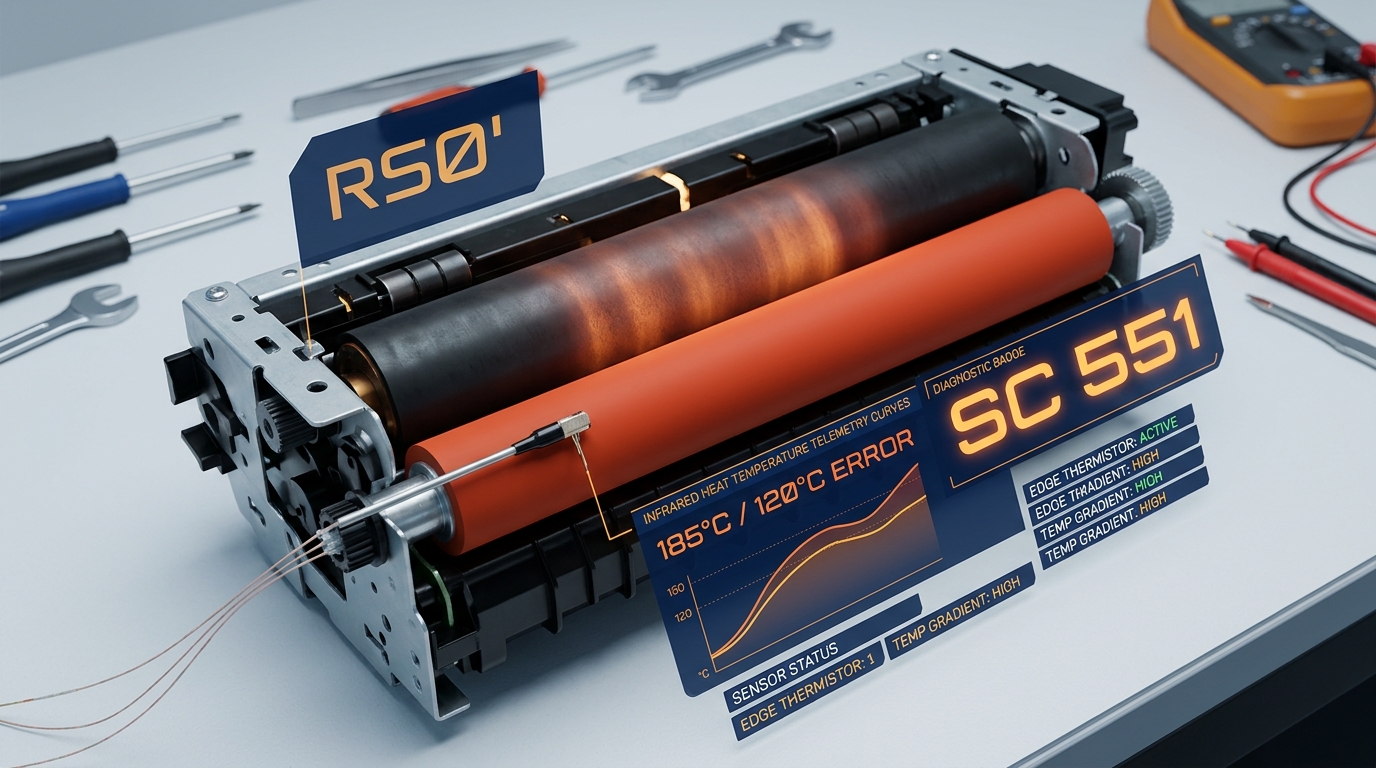

تحتوي منظومة السخان في ماكينات تصوير ريكو على أكثر من حساس حراري لضمان توزيع الحرارة بالتساوي على كامل عرض الورقة. فبينما يقيس الحساس الرئيسي (Center Thermistor) حرارة منتصف الرول، يقيس الحساس الثانوي (End Thermistor) حرارة الأطراف وحرارة رول الضغط السفلي. وعندما يقع عطل في هذا الحساس الثانوي، تطلق الماكينة كود الخطأ الشهير SC 551 أو SC 552 أو SC 553 وتتوقف عن العمل تماماً.

في هذا الدليل الهندسي المبسط من شركة EgyGroups، نستعرض معك معنى كود SC 551 و SC 552، الفرق بينهما وبين أكواد السخان الأخرى، وطرق فحصه وتصفيره عملياً لكافة الموديلات.

🔧 خطوات الحل والتفاصيل الفنية

ما هو كود SC 551 وكود SC 552 في ماكينات ريكو؟

يرمز كود SC 551 أو SC 552 هندسياً إلى: (Fusing End Thermistor Open Error / Pressure Roller Warm-up Error)، أي حدوث عطل في الحساس الحراري الثانوي أو فشل رول الضغط في الوصول للحرارة المطلوبة.

• كود SC 551: يعني أن حساس حرارة أطراف السخان (End Thermistor) أعطى قراءة دائرة مفتوحة (Open Loop)، مما يدل على انقطاع في سلك الحساس أو عدم ملامسته لرول السخان.
• كود SC 552: يعني أن حساس الأطراف لم يسجل ارتفاع درجة الحرارة بالمعدل المطلوب خلال مرحلة الإحماء (Warm-up Timeout)، وغالباً ما يرتبط بضعف لمبة السخان الفرعية أو تذبذب التيار الكهربائي.
• كود SC 553: يشير إلى ارتفاع حرارة طرف السخان بشكل غير طبيعي (Overheat) نتيجة ترسب التونر على الحساس.

أسباب ظهور كود SC 551 و SC 552 في ريكو

1. تراكم الحبر المحروق والكربون على ثرمستور الأطراف: الحساس الطرفي يتعرض لتراكم حواف الورق ومسحوق التونر، مما يعزل رأس الحساس عن قراءة حرارة الرول الفعلية.
2. قطع أو تآكل بسلك الحساس الداخلي: حركة وسخونة مجموعة السخان المستمرة قد تسبب تآكلاً في العازل الحراري لسلك الثرمستور وقطعه.
3. تلف لمبة السخان الفرعية (Sub-Fusing Lamp): تحتوي ماكينات ريكو المتوسطة والكبيرة على لمبتين داخل السخان (لمبة للمنتصف ولمبة للأطراف)؛ وتلف لمبة الأطراف يمنع وصول الحساس للحرارة فيظهر SC 552.
4. عدم تلامس الحساس بسطح الرول بشكل محكم: ارتخاء سوستة الضغط الخاصة بقاعدة الثرمستور.
5. تذبذب في جهد الكهرباء العمومي المغذي للماكينة.

خطوات تشخيص وإصلاح كود SC 551 و SC 552 عملياً

1. فحص وتنظيف ثرمستور الأطراف

• افصل الكهرباء عن الماكينة واترك السخان ليبرد تماماً.
• أخرج مجموعة السخان وفك الغطاء الواقي العلوي.
• حدد مكان ثرمستور الأطراف (الموجود قرب حافة رول السخان).
• نظف سطح الحساس برفق تام باستخدام قطعة قطن مبللة بكحول طبي للتخلص من الكربون المترسب.
• تأكد من أن سوستة الحساس تضغط بسلاسة وتضمن ملامسة الحساس لسطح الرول بدون أي فراغ هوائي.

2. قياس مقاومة الحساس بالأفوميتر (Multimeter)

• افصل سوكت الحساس وقس أطرافه بالأفوميتر: يجب أن تظهر مقاومة أومية تتراوح بين عدة كيلو أوم عند درجة حرارة الغرفة وتقل تدريجياً بتسخينه بمجفف هواء خفيف؛ وإذا أعطى قراءة ما لا نهاية (OL)، فالحساس مقطوع ويلزم استبداله بقطعة جديدة.

3. قياس لمبة السخان الفرعية

• قس استمرارية فتيل لمبة الأطراف بالأفوميتر للتأكد من عدم احتراقها.

طريقة تصفير كود SC 551 و SC 552 من وضع الصيانة (SP Mode)

بعد تنظيف أو تغيير الحساس، يلزم تصفير الكود برمجياً كالتالي:

أ) للموديلات الكلاسيكية (لوحة مفاتيح عادية):

(مثل Ricoh MP 2501, 2851, 3351, 4000, 5000, 4002, 5002)

1. اضغط على زر Clear Modes (الزر الأصفر).
2. اكتب الأرقام: 1 – 0 – 7.
3. اضغط مطولاً على زر Clear/Stop (زر C الأحمر) لمدة 5 ثوانٍ حتى تفتح شاشة SP Mode.
4. ادخل إلى System SP واكتب كود التصفير 5810 ثم اضغط #.
5. اضغط على Execute لتأكيد التصفير.
6. أطفئ الماكينة من مفتاح الطاقة الرئيسي 20 ثانية ثم أعد تشغيلها.

ب) للموديلات الحديثة (شاشات التاتش والـ Smart Operation Panel):

(مثل Ricoh MP 2554, 3054, 3554, 4054, 5054 وسلسلة IM C الملونة)

1. اضغط زر Reset أو زر Home الرئيسي.
2. اكتب الكود بالترتيب: 8 – 0 – 6 – 1 – 8 – 2.
3. اضغط مطولاً على زر C (Clear) لمدة 5 ثوانٍ للدخول على System SP.
4. أدخل كود التصفير 5810 ثم اضغط #.
5. اضغط على Execute حتى تظهر عبارة Completed.
6. أغلق الماكينة من المفتاح الرئيسي وانتظر 30 ثانية ثم أعد تشغيلها.
